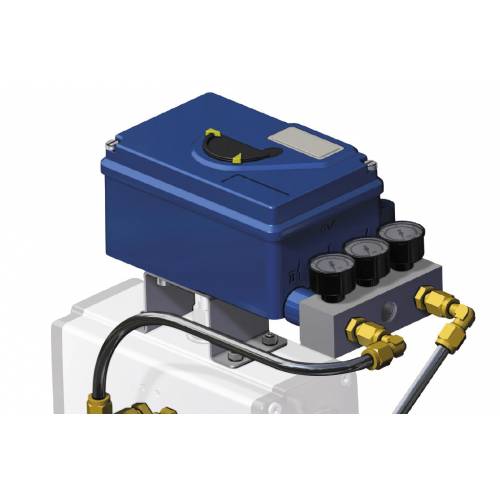

KPFE Elektropneumatischer Stellungsregler 4-20 mA

DER STELLUNGSREGLER WIRD BEREITS KALIBRIERT VERKAUFT, WENN ER ZUSAMMEN MIT PNEUMATISCHEM STELLANTRIEB VON OMAL S.P.A. GEKAUFT WIRD, WENN EINZELN VERKAUFT, GEHT DIE KALIBRIERUNG ZU LASTEN DES KUNDEN. OMAL S.P.A. IST NICHT FÜR DAS SET-UP VERANTWORTLICH.

HAUPTMERKMALE
- Analoger elektropneumatischer Stellungsregler mit 4 - 20 mA Eingang. Konzipiert für die Steuerung pneumatischer Stellantriebe Einfache Konfiguration durch Schalter und Potentiometer. In der Ausführung mit Rückmeldung ist das Gerät mit einer Stellungsrückmeldung zur kontinuierlichen Ventilüberwachung (4 - 20 mA) ausgestattet.
- Aluminiumgehäuse mit Epoxidharz lackiert, Betriebstemperatur: von - 40 bis + 80 °C
- VERSION: Uni-/bidirektionale Wirkung
- EINGANG: Signal 4 - 20 mA
- ZUSÄTZLICHE EIN- / AUSGÄNGE: Nein
- INTERNE ENDSCHALTER: Nein
- ELEKTRISCHE VERBINDUNG: M20 x 1,5, komplett mit Kabelverschraubung
- Schutzart: IP65 (IP66 auf Anfrage)

INKLUSIVE ZUBEHÖR
- Pneumatischer Verstärker Typ "Spool Valve"
- Verteiler komplett mit Manometer, mit 1/4-18 NPT Anschluss
- Montage-Bausatz für Dreh-Stellantrieb, nach VDI/VDE 3845

OPTIONEN AUF ANFRAGE
- Übertragung Eigensichere 4 - 20 mA Ventilstellung
- 2 Endschalter NAMUR/PNP Mikroschalter mit Eigensicherheit
- Gehäuse aus Edelstahl 316
- Gehäuse und Manometer aus Edelstahl 316

ZERTIFIZIERUNGEN
- Auf Anfrage

FOXBORO ECKART-SRI990

ANMERKUNGEN
Pneumatische und elektro-pneumatische Stellungsregler werden auf Anfrage geliefert, justiert und montiert unter Verwendung von beschichteten Aluminiumrohren und Schnellkupplungen.

Einstellung A = 0 - 90°:
- Steuersignal 4 mA: geschlossene Stellung
- Steuersignal 20 mA: offene Stellung
Einstellung D = 90 - 0°:
- 4 mA Steuersignal: offene Stellung
- 20 mA Steuersignal: geschlossene Stellung

Weitere Angaben finden Sie in der Gebrauchs- und Wartungsanleitung.

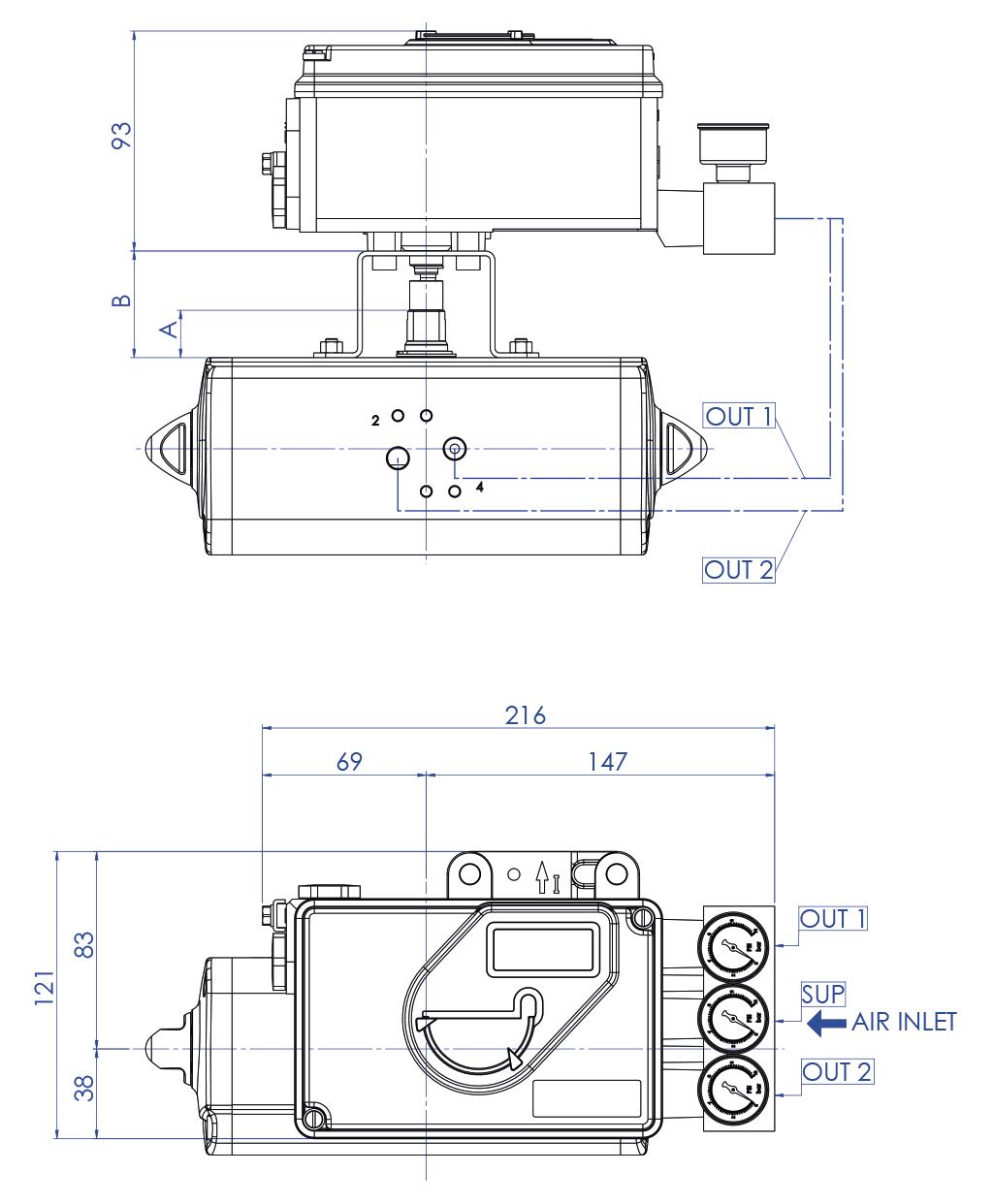

Bi-direktionaler Stellungsregler

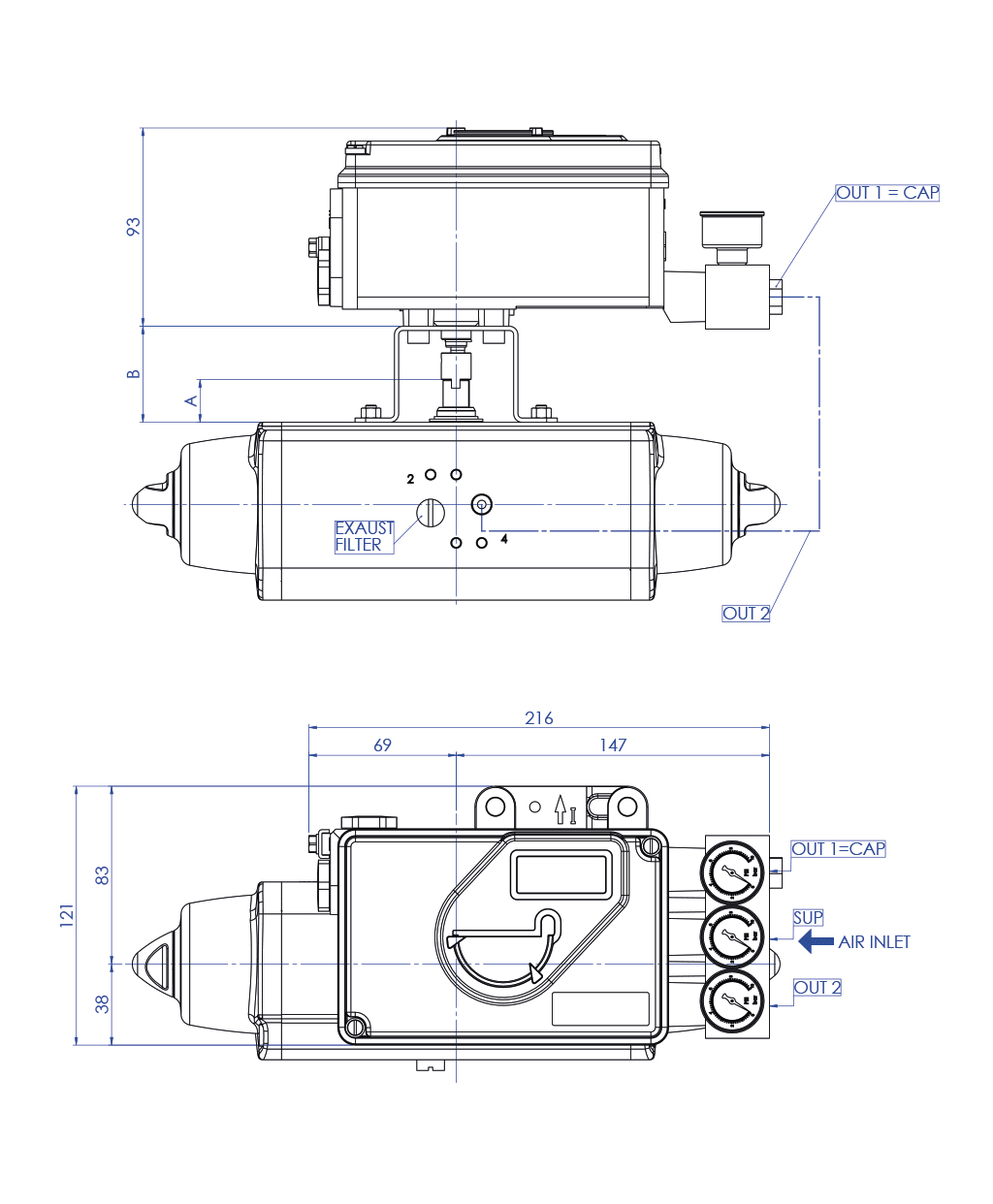

Uni-direktionaler Stellungsregler

Maßzahlen A und B siehe S. 19.
