KFN1 Pneumatischer Endschalter

Herunterladen Allgemeiner Katalog
Herunterladen Katalog Zubehör Stellantriebe
Decodierung MAGNUM & THOR
Konfigurieren Sie Ihr Produkt
Laden Sie die Datei in 2D und 3D in verschiedenen Formaten herunter
iconaDisegni
Herunterladen Verkaufsbedingungen
KFN1 Pneumatischer Endschalter
Makro Zubehör stellantriebe
Kategorie Sicherer bereich
Unterkategorie EXTERNE ENDSCHALTER UND POSITIONSANZEIGEN

Artikelnummer suchen
INFORMATIONEN ANFORDERN

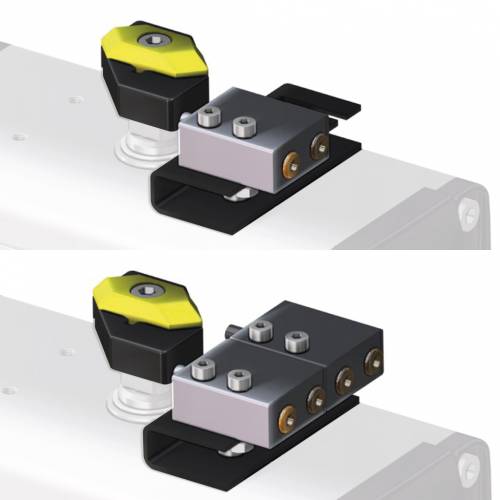

KFN11 - KFN12 Bausatz + ENDSCHALTER

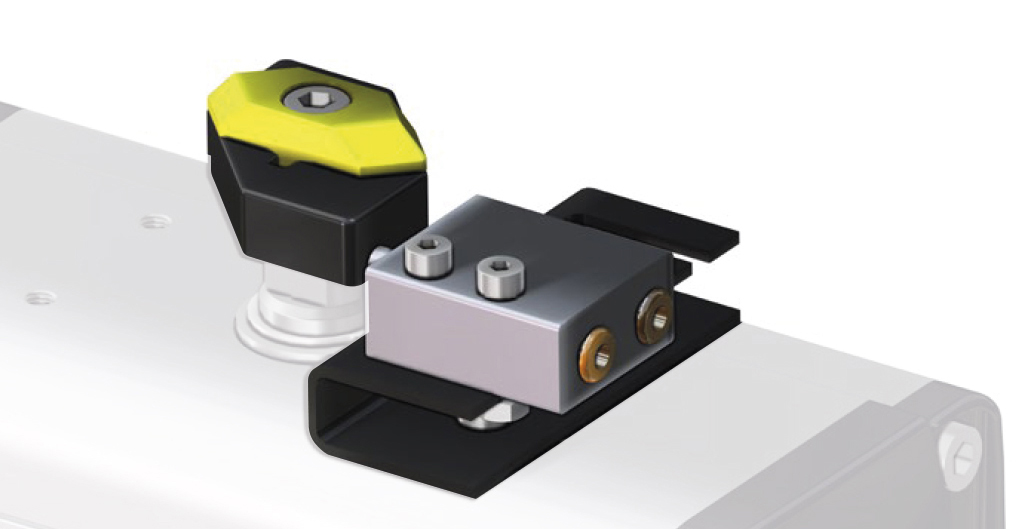

Beispiel Bausatz mit 1 Endschalter

KFN1 Pneumatischer Endschalter - data accessoriattuatori - Beispiel Bausatz mit 1 Endschalter
KFN1 Pneumatischer Endschalter - data accessoriattuatori -

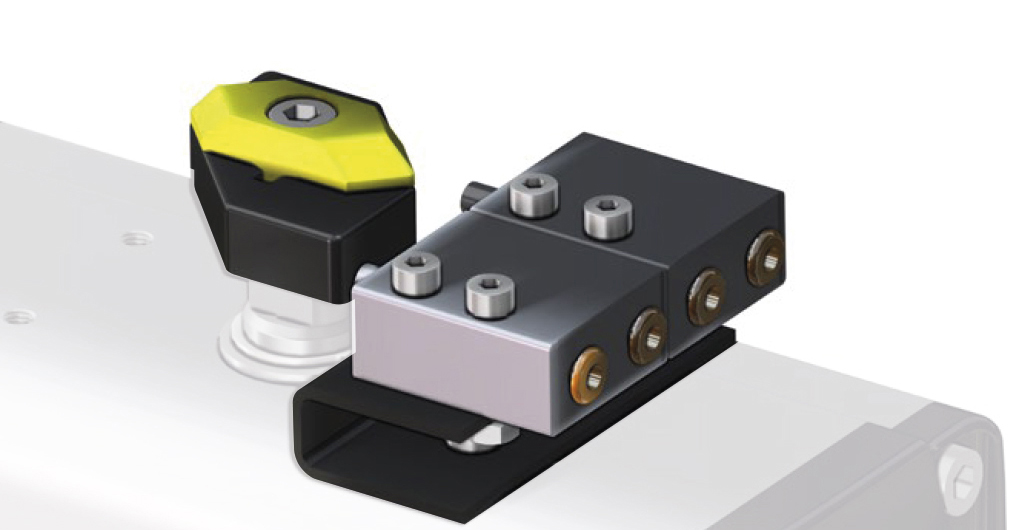

Beispiel Bausatz mit 2 Endschaltern

KFN1 Pneumatischer Endschalter - data accessoriattuatori - Beispiel Bausatz mit 2 Endschaltern

CODETABELLE - Bausatz + ENDSCHALTER
Stellantrieb
DAN15÷DAN120
SRN15 ÷ SRN60
DAN180÷DAN480
SRN90÷SRN240
DAN720 ÷ DAN1920
SRN360 ÷ SRN960
Code Bausatz mit 1 Endschalter
KFN11015
KFN11060  KFN11960
Code Bausatz mit 2 Endschaltern
KFN12015
KFN12060  KFN12960

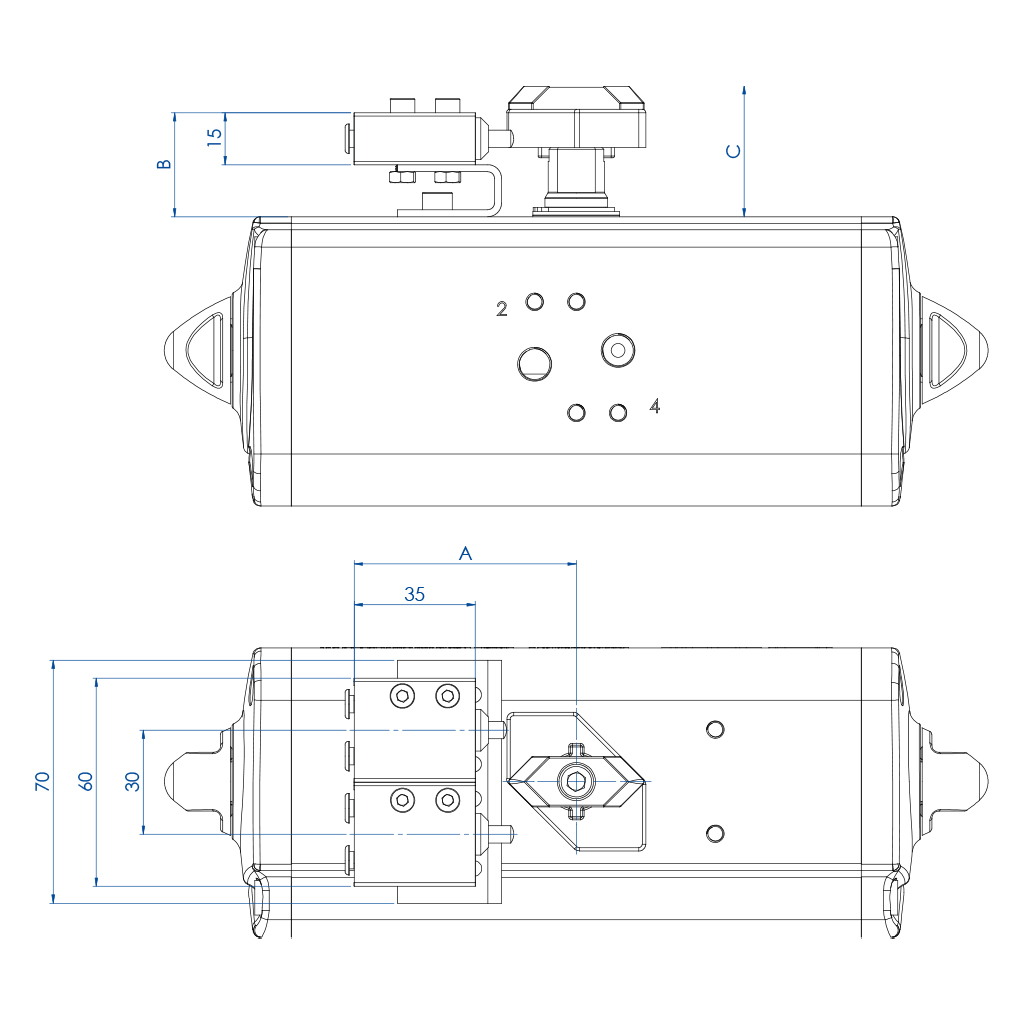

A mm.656575
B mm.32,54040
C mm.384848
D mm.607070

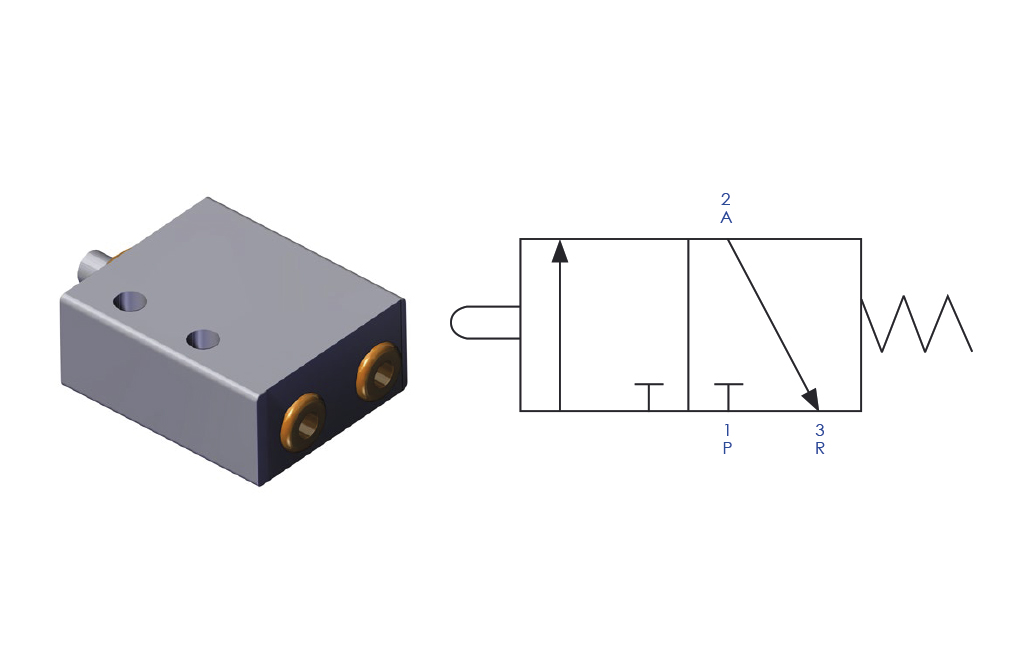

PNEUMATISCHER ENDSCHALTER - FP210000

KFN1 Pneumatischer Endschalter - data accessoriattuatori -

CODETABELLE - ENDSCHALTER
Stellantrieb
DAN15÷DAN120
SRN15 ÷ SRN60  		DAN180÷DAN480
SRN90÷SRN240  		DAN720 ÷ DAN1920
SRN360 ÷ SRN960
Artikelnummer
FP210000
Lieferantennr
VMW3501000100 - Metal Work

HAUPTMERKMALE
- Pneumatischer Miniatur-Endschalter mit Kartuschenanschluss Schlauch ø 4 und M5 (axial oder seitlich)
- Anwendungstemperatur: von - 10 bis + 60°C
- max. Betriebsdruck: 10 bar
- Versorgungsfluid: gefilterte und geölte Luft mit einer Temperatur von max. 50 °C
- Durchfluss bei 6 bar bei Δp = 1: 60 Nl/min
- Durchgangsdurchmesser: 2,5 mm
- ATEX II2GD-Konformität
- Kann an den Modellen DAN und SRN mit Hilfe eines Bausatzes montiert werden, der aus einer am Stellantriebsgehäuse befestigten Basis und einer auf der Stellantriebswelle montierten Nocke besteht.
