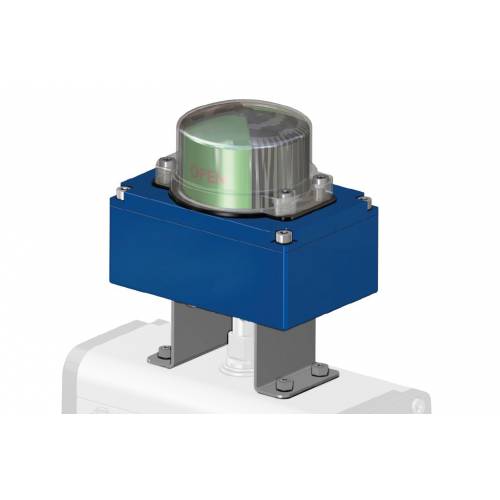

KS3F ATEX in Aluminium mit optischer Anzeige

II3D Ex TD A22 IP65 T85°C

Makro Zubehör stellantriebe

Kategorie ATEX-BEREICH

Unterkategorie SIGNALISIERUNGSKASTEN

Artikelnummer suchen

INFORMATIONEN ANFORDERN

KATALOG HERUNTERLADEN KS3F ATEX IN ALUMINIUM MIT OPTISCHER ANZEIGE

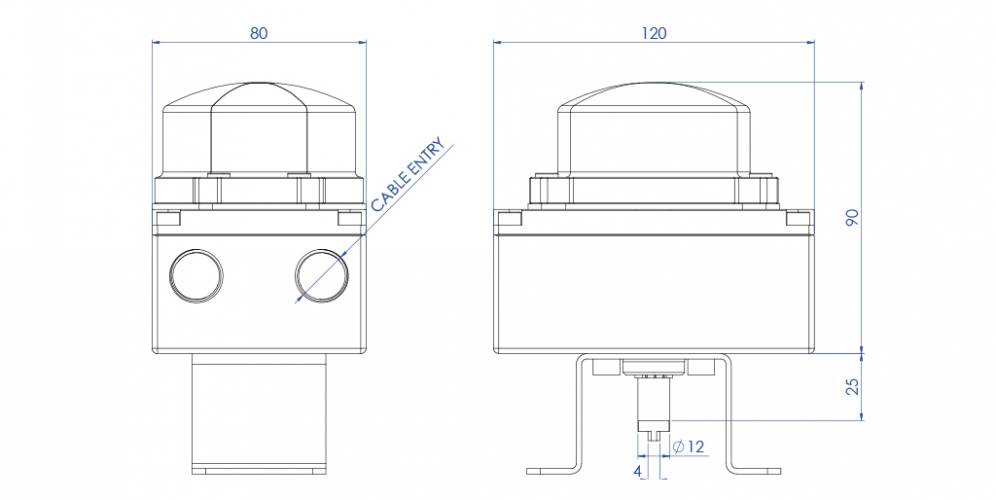

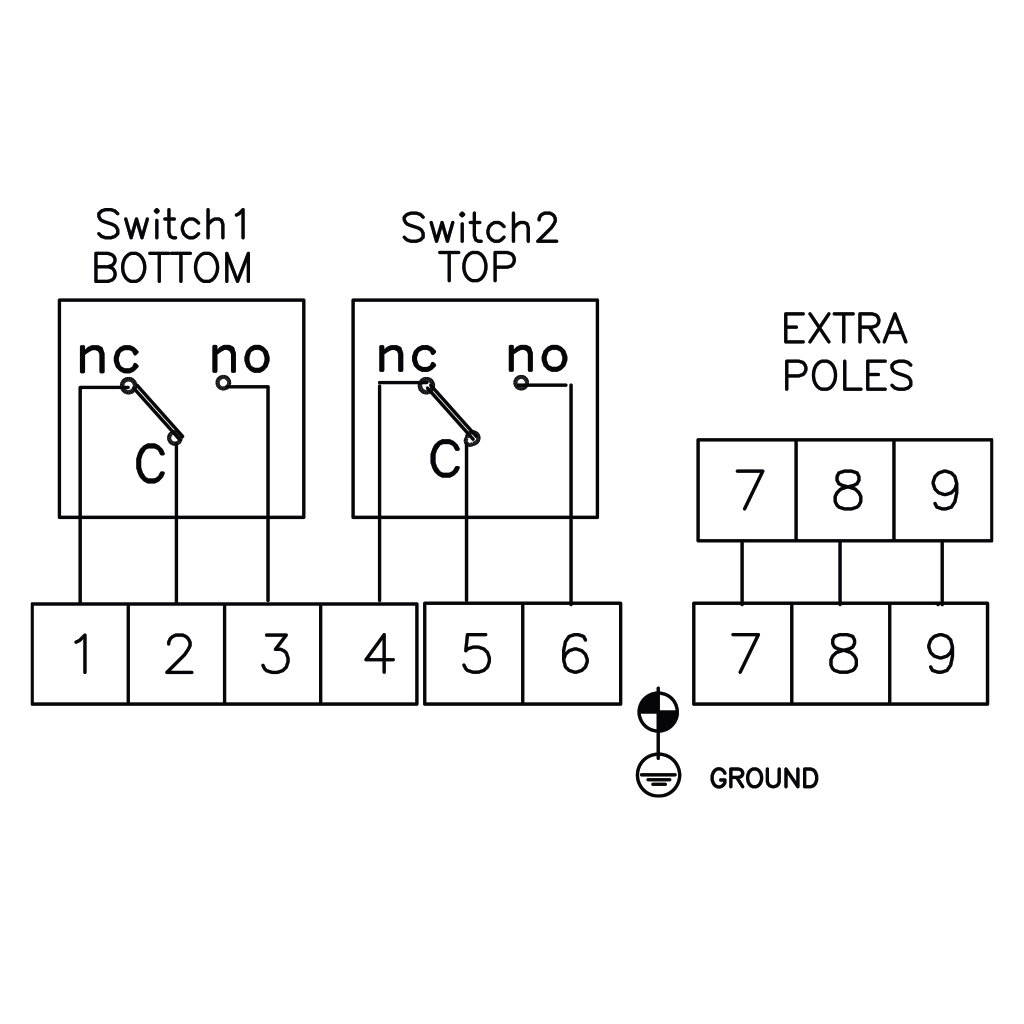

ELEKTRISCHER ANSCHLUSS

HAUPTMERKMALE
- Entwickelt, um die visuelle und elektrische Position jedes Ventils auch aus großer Entfernung leicht zu überprüfen.
- Gebaut nach Norm VDI/VDE 3845 (EN15714-3)
- Kann im Inneren zwei Signal-Endschalter enthalten, sowohl des mechanischen Typs "SPDT [Wechselschalter]" als auch Näherungsschalter.
- Die Betätigungsnocken des Endschalters sind schlupffrei, da die Verstellung durch Nuten an der Lagerwelle ohne Befestigungsschrauben oder sonstiges Werkzeug gewährleistet ist.
- Die Vorverdrahtung erfolgt mit nummerierten Klemmen: 6 für die beiden Mikroschalter und zusätzliche Pole für eventuelle Verdrahtungen des Magnetventils (siehe Schaltpläne).
- 2 elektrische Anschlüsse mit Gewinde für Klemmkorb
- Betriebstemperatur: von - 40 bis + 80 °C
- Schutzart: IP65

WERKSTOFFE
- Gehäuse und Deckel: Aluminiumdruckguss mit Polyesterpulver beschichtet.
- Anzeige: UV-beständiges und selbstverlöschendes Polycarbonat der Klasse V0
- Schaft: Rostfreier Stahl
- Schrauben: Rostfreier Stahl

ZERTIFIZIERUNGEN
- ATEX: II3D Ex TD A22 IP 65, T 85 °C
- Andere auf Anfrage
- Zertifikat bis SIL 3

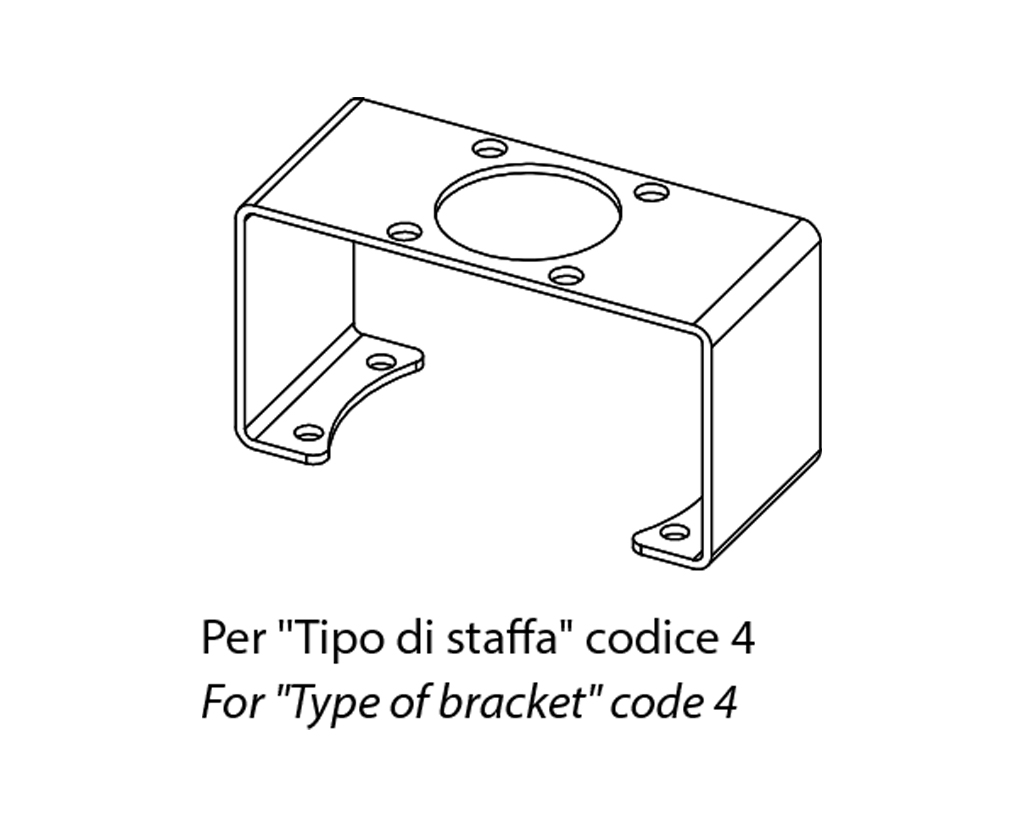

ANSCHLUSSBÜGELZWISCHEN STELLANTRIEB UND ENDSCHALTERBOX

KSIB - KSIF - KS3F

BÜGELART*	BESCHREIBUNG
0	Anschluss NAMUR 25 x 50 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
1	Anschluss NAMUR 30 x 80 x 20* (*20 = Stellantriebswellenhöhe, Maß A im Bild)
3	Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
4	Anschluss NAMUR 30 x 80 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
5	Anschluss NAMUR 30 x 130 x 30* (*30 = Stellantriebswellenhöhe, Maß A im Bild)
*Der Bügel erscheint im letzten Zeichen des Codes der Box des Endschalters. Um nur den Bügel zu bestellen, verwenden Sie bitte den OMAL-Code.

FÜR STELLANTRIEBE AUS ALUMINIUM

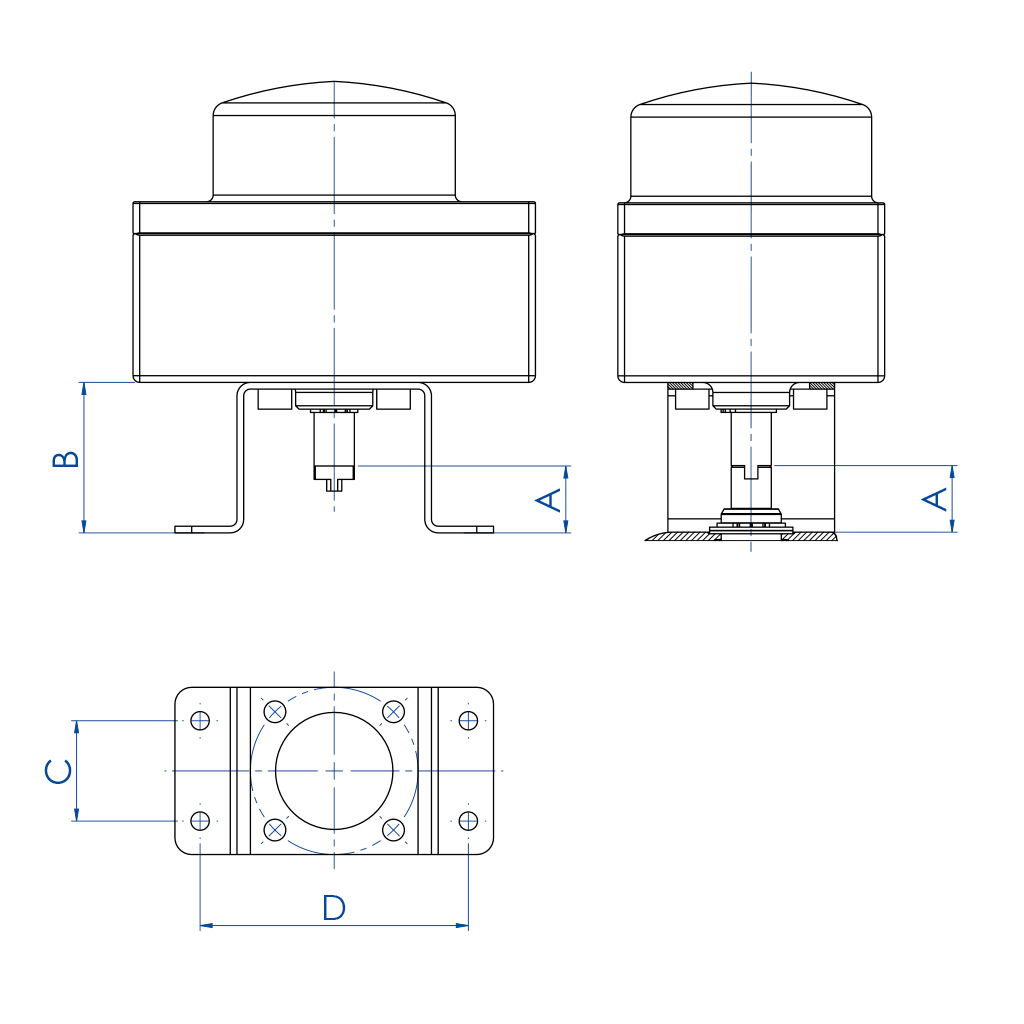

ABMESSUNG	DAN15÷DAN120 SRN15÷SRN60	DAN180÷DAN960 SRN90÷SRN480	DAN1440÷DAN1920 SRN720÷SRN960	DA2880÷DA8000 SR1440÷SR4000
Artikelnummer	KCPN1015	KCPN1060	KCPN2060	KCPN1A04
Bügelart	1	3	4	5
A (mm)	20	30	30	30
B (mm)	45	55	55	55
C (mm)	30	30	30	30
D (mm)	80	80	80	130

KS3F ATEX in Aluminium mit optischer Anzeige - data accessoriattuatori -

FÜR STELLANTRIEBE AUS EDELSTAHL
ABMESSUNG	DA15÷DA30 SR15**	DA60 SR30	DA120÷DA960 SR60÷SR480	DA1440÷DA1920 SR720÷SR960
Artikelnummer	KCPN0015		KCPN1060	KCPN2060
Bügelart	0	0	3	4
A (mm)	20	20	30	30
B (mm)	45	45	55	55
C (mm)	25	25	30	30
D (mm)	50	50	80	80
** Nach Verwendung des Übergangs für den Stellantrieb KBVI4015

GEWINDE DES KLEMMKORBS DER BOX
Gewindeart des Klemmkorbs***	Beschreibung	Hinweise
1	1/2” NPT	AUF ANFRAGE
2	M 20x1,5	STANDARD
*** Die Art des Gewindes wird im achten Zeichen des Codes der Box angegeben. KLEMMKÖRBE: Nicht im Lieferumfang enthalten.
