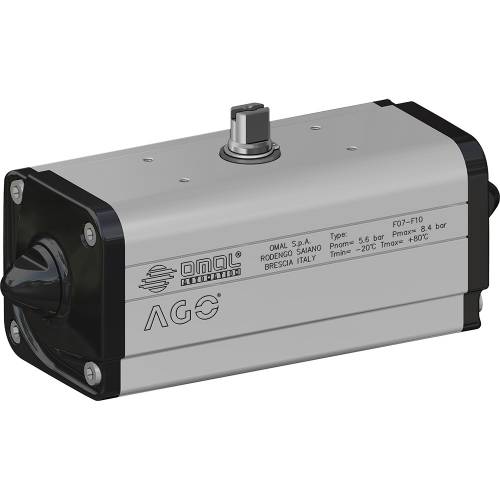

AGO - Doppeltwirkender DA aus Aluminium

Kategorie AGO - Stellantriebe aus Aluminium

MASSE AUSWÄHLEN

SEITE DRUCKEN

KATALOG HERUNTERLADEN AGO - STELLANTRIEBE AUS ALUMINIUM

AGO - Doppeltwirkender DA aus Aluminium - vorteile -

1. Energieversorgte, selbstschmierende Dichtungs- und Gleitleisten
Weniger Reibung zwischen Kolben und Zylinder
Das Anhaften der Dichtung am Zylinder wird auch nach langen Standzeiten verhindert

2. Schlitz, Buchsen und Stifte mit härterem Stahl - Härte von über 50 HRC
Größere Beständigkeit gegen die Kräfte innerhalb des Antriebs

3. Rollwiderstand zwischen Schlitz und Kolben
Geringerer Abrieb

4. Kurbelschleife mit Rollwiderstand (Umwandlung der linearen in eine Drehbewegung mittels Kolben und Welle ohne Zahnräder)
Geringerer Verschleiß der Teile durch geringeren Abrieb zwischen Kolben und Welle
Verbessertes Drehmoment beim Öffnen und Schließen
Geringerer Platzbedarf im Vergleich zu Zahnstangenantrieben
Geringeres Gewicht im Vergleich zu Zahnstangenantrieben (-30% kg/Nm) und somit Einsparungen bei Ausführung der Anlagenstruktur
Geringere Belastung des Kompressors bzw. Möglichkeit zur Nutzung eines Kompressors mit kleineren Abmessungen durch geringeren Luftverbrauch im Vergleich zu Zahnstangenantrieben (-40% Luft cm³/Nm doppeltwirkend und -20% Luft cm³/Nm einfachwirkend)

5. Rollenzylinder
Geringerer Verschleiß der energieversorgten Dichtungsleisten durch die geringe Rauheit der Oberfläche

6. Stainless Steel shaft
Higher corrosion resistance

Integrierter Anschluss für NAMUR-Magnetventile DAN15
Kein zusätzlicher Sockel erforderlich

Der gesamte Produktionsprozess erfolgt hausintern bei OMAL
Maximale Kontrolle in allen Verarbeitungsphasen

ATEX-Zertifikat
Ermöglicht die Installation in explosionsgefährdeten Umgebungen

Zertifikat bis SIL 3
Hohes funktionales Sicherheitsniveau garantiert

TECHNISCHE DATEN
Drehmoment von 8 Nm bis 8000 Nm.
Flanschanschluss: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
In Einklang mit der Norm EN 15714-3
Schwenkwinkel: 92° (-1°, +91°)
Drehmoment: Direkt proportional zum Versorgungsdruck; siehe Tabelle.
Bei jedem Antrieb entspricht der Wert, der der Abkürzung DA/DAN folgt, dem Wert des Anlaufmoments in Nm, bei einem Druck von 5,6 bar.
ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU.
Fügen Sie für die ATEX-Ausführung YX am Ende der Artikelnummer hinzu.

BETRIEBSBEDINGUNGEN
Temperatur: -20°C bis +80°C. (Sonderausführungen: Hohe Temperatur: -20°C +150°C; niedrige Temperatur: -50°C +60°C)
Nenndruck: 5,6 bar; maximaler Betriebsdruck 8,4 bar (7 bar für DA8000).
Versorgungsmedium: Trockene, gefilterte, nicht unbedingt geschmierte Druckluft.
Verwenden Sie zum Schmieren kein reinigendes Öl, sondern solches, das mit NBR kompatibel ist.

DA08
DAN15 - DAN1920
DA2880
DA3840
DA5760
DA8000

DA08
DAN15 - DAN1920
DA2880
DA3840
DA5760
DA8000

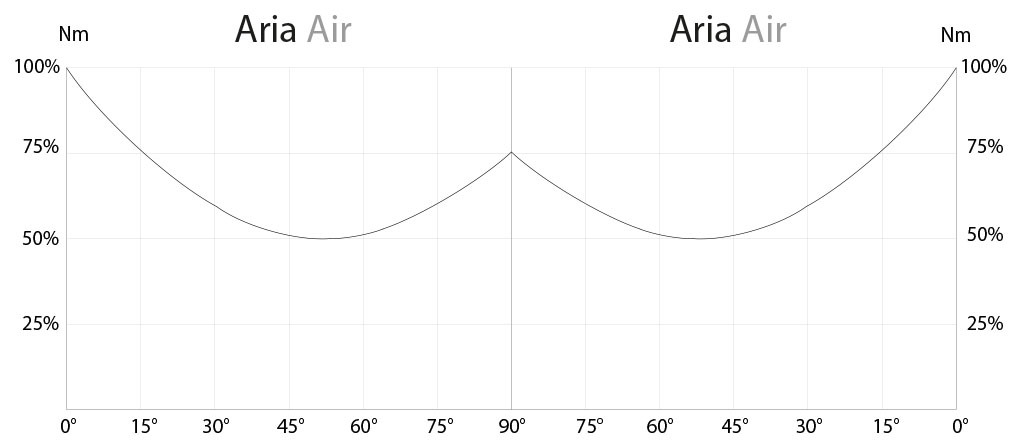

Diagramm des Drehmoments in Abhängigkeit vom Schwenkwinkel

TABELLE DER DREHMOMENTE (Nm) α°= SCHWENKWINKEL
BAUGRÖSSE	α°	3 bar	4 bar	5 bar	5,6 bar	6 bar	7 bar	8 bar
DA 08	0°	3,8	5	6,3	7	7,5	8,8	10
	45°	1,9	2,5	3,1	3,5	3,8	4,4	5
	90°	3,8	5	6,3	7	7,5	8,8	10
DAN 15	0°	8,0	10,7	13,4	15,0	16,1	18,8	21,4
	50°	4,0	5,4	6,7	7,5	8,0	9,4	10,7
	90°	6,1	8,1	10,1	11,3	12,1	14,1	16,1
DAN 30	0°	16,1	21,4	26,8	30,0	32,1	37,5	42,9
	50°	8,0	10,7	13,4	15,0	16,1	18,8	21,4
	90°	12,1	16,1	20,1	22,5	24,1	28,1	32,1
DAN 45	0°	24,1	32,1	40,2	45,0	48,2	56,3	64,3
	50°	12,1	16,1	20,1	22,5	24,1	28,1	32,1
	90°	18,1	24,1	30,1	33,8	36,2	42,2	48,2
DAN 60	0°	32,1	42,9	53,6	60,0	64,3	75,0	85,7
	50°	16,1	21,4	26,8	30,0	32,1	37,5	42,9
	90°	24,1	32,1	40,2	45,0	48,2	56,3	64,3
DAN 106	0°	56,8	75,7	94,6	106,0	113,6	132,5	151,4
	50°	28,4	37,9	47,3	53,0	56,8	66,3	75,7
	90°	42,9	57,1	71,4	80,0	85,7	100,0	114,3
DAN 120	0°	64,3	85,7	107,1	120,0	128,6	150,0	171,4
	50°	32,1	42,9	53,6	60,0	64,3	75,0	85,7
	90°	48,2	64,3	80,4	90,0	96,4	112,5	128,6
DAN 180	0°	96,4	128,4	160,7	180,0	192,9	225,0	257,1
	50°	48,2	64,3	80,4	90,0	96,4	112,5	128,6
	90°	72,3	96,4	120,5	135,0	144,6	168,8	192,9
DAN 240	0°	128,6	171,4	214,3	240,0	257,1	300,0	342,9
	50°	64,3	85,7	107,1	120,0	128,6	150,0	171,4
	90°	96,4	128,6	160,7	180,0	192,9	225,0	257,1
DAN 360	0°	192,9	257,1	321,4	360,0	385,7	450,0	514,3
	50°	96,4	128,6	160,7	180,0	192,9	225,0	257,1
	90°	144,6	192,9	241,1	270,0	289,3	337,5	385,7
DAN 480	0°	257,1	342,9	428,6	480,0	514,3	600,0	685,7
	50°	128,6	171,4	214,3	240,0	257,1	300,0	342,9
	90°	192,9	257,1	321,4	360,0	385,7	450,0	514,3
DAN 720	0°	385,7	514,3	642,9	720,0	771,4	900,0	1028,6
	50°	192,9	257,1	321,4	360,0	385,7	450,0	514,3
	90°	289,3	385,7	482,1	540,0	578,6	675,0	771,4
DAN 960	0°	514,3	685,7	857,1	960,0	1028,6	1200,0	1371,4
	50°	257,1	342,9	428,6	480,0	514,3	600,0	685,7
	90°	385,7	514,3	642,9	720,0	771,4	900,0	1028,6
DAN 1440	0°	771,4	1028,6	1285,7	1440,0	1542,9	1800,0	2057,1
	50°	385,7	514,3	642,9	720,0	771,4	900,0	1028,6
	90°	578,6	771,4	964,3	1080,0	1157,1	1350,0	1542,9
DAN 1920	0°	1028,6	1371,4	1714,3	1920,0	2057,1	2400,0	2742,9
	50°	514,3	685,7	857,1	960,0	1028,6	1200,0	1371,4
	90°	771,4	1028,6	1285,7	1440,0	1542,9	1800,0	2057,1
DA 2880	0°	1542,9	2057,1	2571,4	2880,0	3085,7	3600,0	4114,3
	50°	771,4	1028,6	1285,7	1440,0	1542,9	1800,0	2057,1
	90°	1157,1	1542,9	1928,6	2160,0	2314,3	2700,0	3085,7
DA 3840	0°	2057,1	2742,9	3428,6	3840,0	4114,3	4800,0	5485,7
	50°	1028,6	1371,4	1714,3	1920,0	2057,1	2400,0	2742,9
	90°	1542,9	2057,1	2571,4	2880,0	3085,7	3600,0	4114,3
DA 5760	0°	3085,7	4114,3	5142,9	5760,0	6171,4	7200,0	8228,6
	50°	1542,9	2057,1	2571,4	2880,0	3085,7	3600,0	4114,3
	90°	2314,3	3085,7	3857,1	4320,0	4628,6	5400,0	6171,4
DA 8000	0°	4285,7	5714,3	7142,9	8000,0	8571,4	10000,0	---
	50°	2142,9	2857,1	3571,4	4000,0	4285,7	5000,0	---
	90°	3214,3	4285,7	5357,1	6000,0	6428,6	7500,0	---

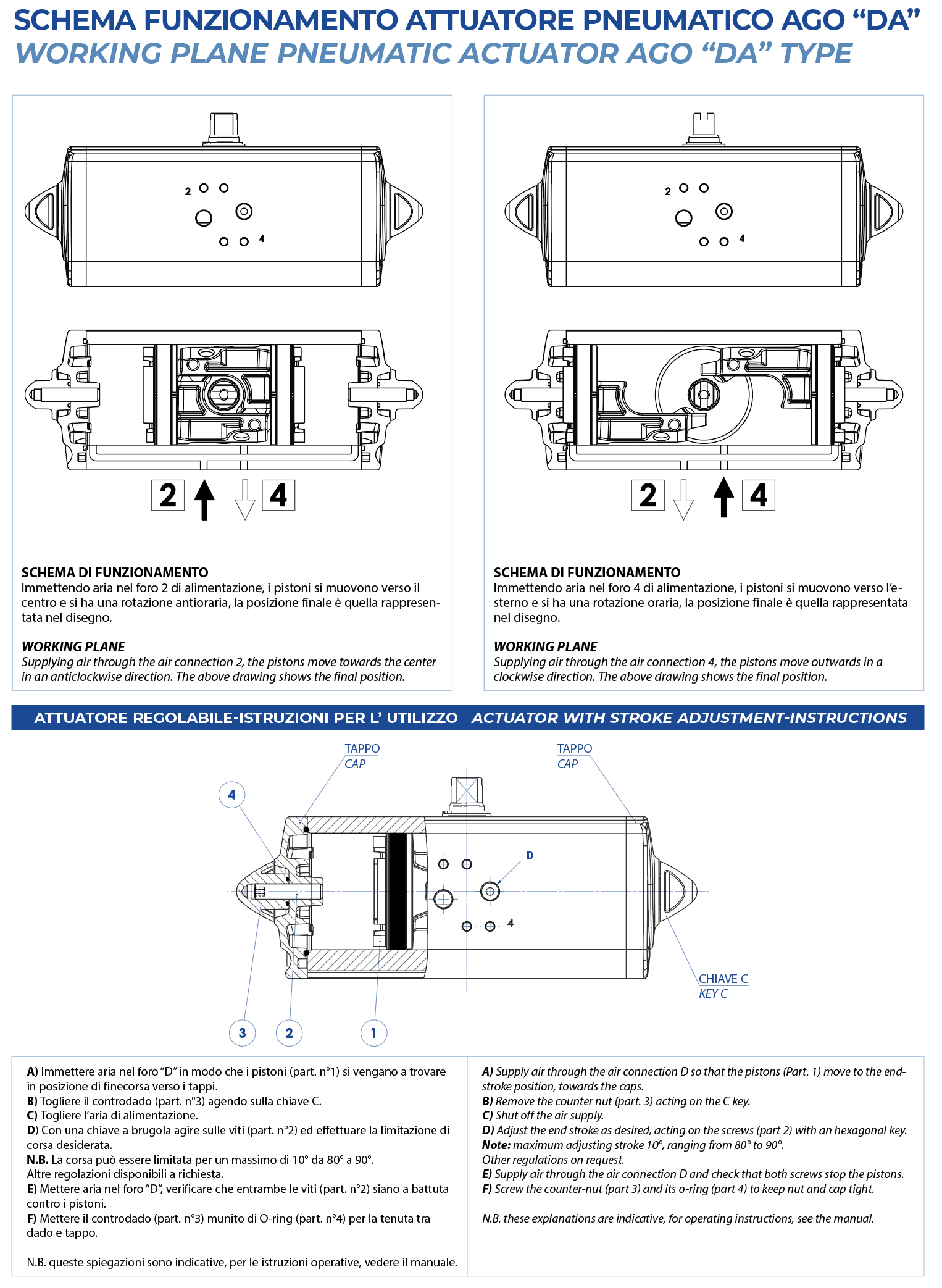

FUNKTIONSSCHEMA PNEUMATISCHER STELLANTRIEB „DA“

SIGNALMODUL MIT ENDSCHALTERN

MANUELLE ENTRIEGELUNG

MAGNETVENTILE NAMUR

MAGNETVENTILE

ELEKTROPNEUMATISCHER STELLUNGSREGLER (EIGENSICHERHEIT)

PNEUMATISCHER STELLUNGSREGLER

NÄHERUNGSSCHALTER

ELEKTROMECHANISCHE ENDSCHALTER

PNEUMATISCHE ENDSCHALTER

EXPLOSIONSSICHERE ENDSCHALTER II2GD ExdIIC

ZERTIFIKATE

ATEX - Pneumatic Actuators

SIL EN 61508 - Actuators: SR, SRN, DA, DAN

Type Approval Certificate for Marine and machinery systems and equipment

ANLEITUNG

ATEX MANUAL UITG0G01ATX

USER MANUAL UITG0G01

ANLEITUNGEN

1. MANUAL DA8 - UMA800081A

1. MANUAL DAN15-DAN1920 SRN15-SRN960 - UMAAPG00

2. MANUAL DA2880-DA8000 SR1440-SR4000 - UMA800081C

WÄHLE GRÖßE

Wählen Sie die Suchparameter

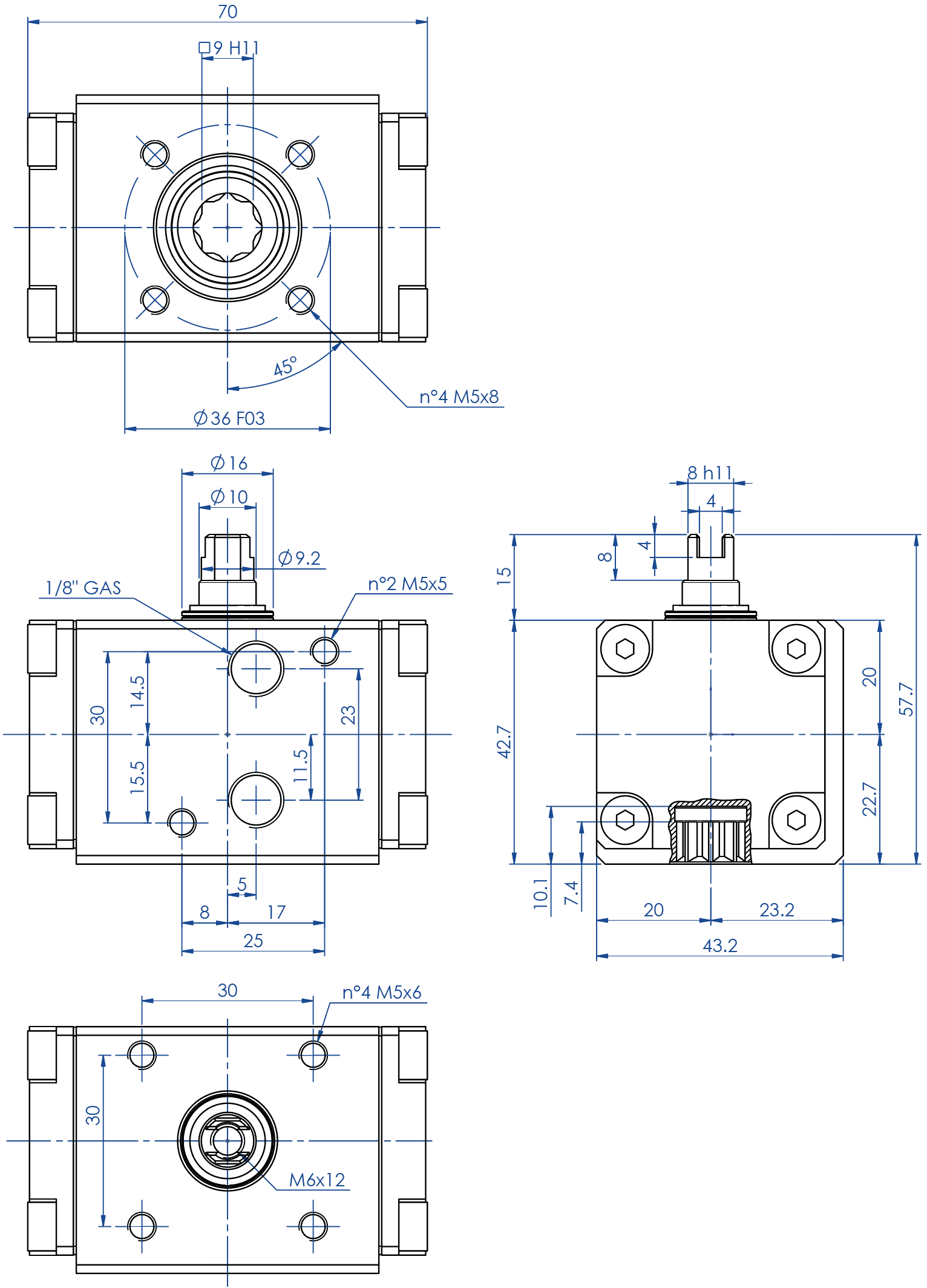

TECHNISCHES DATENBLATT DA08 (Nm)
Artikelnummer	DA008401S
Gewicht [Kg]	0,29
Luftvolumen [dm³/ Zyklus]	0,034
Ersatzdichtungen	KGDI0010

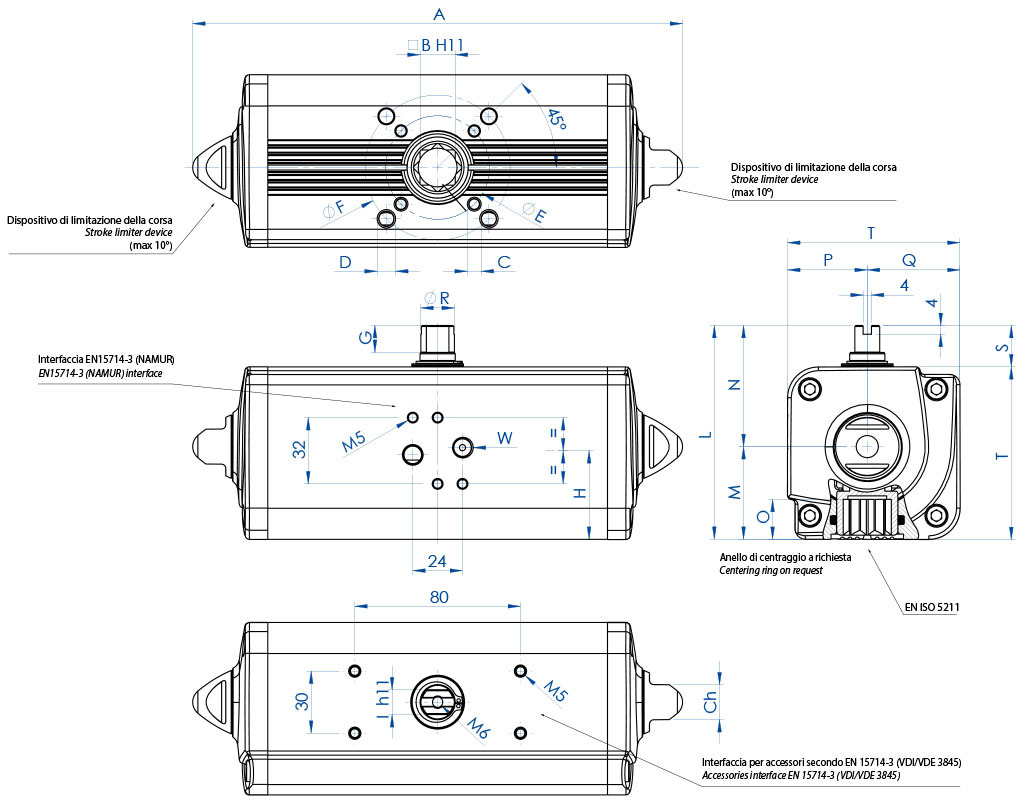

TECHNISCHES DATENBLATT von DAN15 (Nm) bis DAN60 (Nm)
Artikelnummer	DAN0015411S	DAN0015412S	DAN0030411S	DAN0030412S	DAN0045411S	DAN0045412S	DAN0060411S	DAN0060412S
Ersatzdichtungen	KGGI0012		KGGI0014		KGGI0015		KGGI0016
Baugröße	DAN15		DAN30		DAN45		DAN60
ISO	F03	F04	F03/F05	F04	F04	F03/F05	F04	F05/F07
A	159,1	159,1	174,3	174,3	188,5	188,5	198,1	198,1
B	11	11	11	11	11	11	14	14
C x Tiefe	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M6x9
D x Tiefe	-	-	M6x9	-	-	M6x9	-	M8x12
E	36	42	36	42	42	36	42	50
F	-	-	50	-	-	50	-	70
G	10	10	10	10	13	13	13	13
H	26,8	26,8	30,3	30,3	32,5	32,5	35,7	35,7
I	8	8	9	9	10	10	10	10
L	72,2	72,2	79,2	79,2	84,5	84,5	90,4	90,4
M	28	28	31,5	31,5	34,5	34,5	37,7	37,7
N	44,2	44,2	47,7	47,7	50	50	52,7	52,7
O	13,2	13,2	13,2	13,2	13,2	13,2	16,5	16,5
P	24,2	24,2	27,7	27,7	30	30	32,7	32,7
Q	28	28	31,5	31,5	34,5	34,5	37,7	37,7
R	9,2	9,2	10,9	10,9	12,7	12,7	14,5	14,5
S	20	20	20	20	20	20	20	20
T	52,2	52,2	59,2	59,2	64,5	64,5	70,4	70,4
W (Gas)	1/8”	1/8”	1/8”	1/8”	1/8”	1/8”	1/8”	1/8”
Ch	13	13	13	13	13	13	13	13
Gewicht (Kg)	0,75	0,75	1	1	1,2	1,2	1,6	1,6
Luft (dm³/Zyklus)	0,08	0,08	0,15	0,15	0,22	0,22	0,3	0,3
H = MITTE DER SOCKELBEFESTIGUNGEN

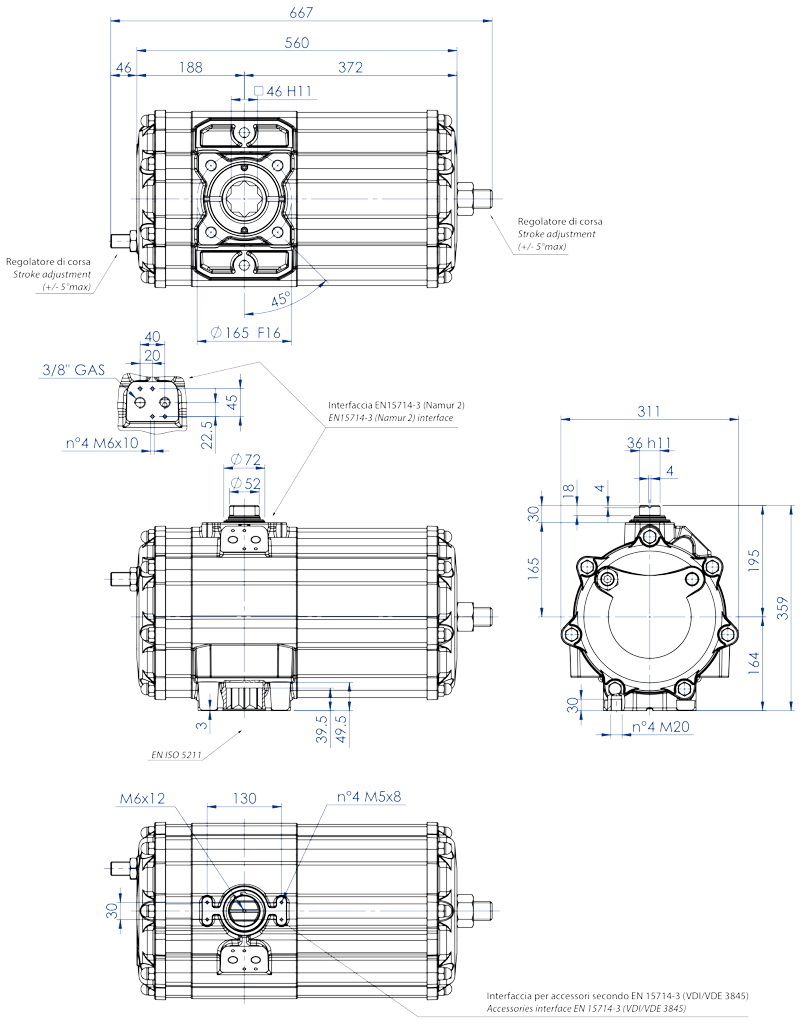

TECHNISCHES DATENBLATT von DAN106 (Nm) bis DAN720 (Nm)
Artikelnummer	DAN0106411S	DAN0120411S	DAN0180411S	DAN0240411S	DAN0360411S	DAN0480411S	DAN0720411S
Ersatzdichtungen	KGGI0060	KGGI0018	KGGI0019	KGGI0020	KGGI0021	KGGI0022	KGGI0023
Baugröße	DAN106	DAN120	DAN180	DAN240	DAN360	DAN480	DAN720
ISO	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12	F10/F12
A	237,1	257,4	289,9	313,6	339,3	387,7	433
B	17	17	22	22	22	27	27
C x Tiefe	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15	M10x15
D x Tiefe	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18	M12x18
E	50	50	70	70	70	102	102
F	70	70	102	102	102	125	125
G	13	13	16	17	19	19	19,5
H	42,8	44,8	54,5	58,1	60	57,4	61,5
I	12	12	15	15	19	19	22
L	103,3	107	137,5	141,1	148	164,9	178
M	44,8	46,8	56,5	60,1	62	72,9	78,5
N	58,5	60,2	81	81	86	92	99,5
O	19,3	19,3	24,8	24,8	24,3	29,5	29,5
P	38,5	40,2	51	51	56	62	69,5
Q	44,8	46,8	56,5	60,1	62	72,9	78,5
R	16,2	18	20,2	22,5	25,5	29	31,8
S	20	20	30	30	30	30	30
T	83,3	87	107,5	111,1	118	134,9	148
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"
Ch	17	17	22	22	22	27	27
Gewicht (Kg)	2,5	2,6	4,6	5,4	6,5	9,6	12
Luft (dm³/Zyklus)	0,55	0,59	0,95	1,3	1,8	2,6	3,5
H = MITTE DER SOCKELBEFESTIGUNGEN

TECHNISCHES DATENBLATT von DAN960 (Nm) bis DAN1920 (Nm)
Artikelnummer	DAN0960411S	DAN0960412S	DAN1440412S	DAN1440411S	DAN1920412S	DAN1920411S
Ersatzdichtungen	KGGI0024		KGGI0025		KGGI0026
Baugröße	DAN960		DAN1440		DAN1920
ISO	F10/F12	F14	F12	F14	F12/F16	F14
A	479,4	479,4	567	567	601	601
B	36	36	36	36	46	46
C x Tiefe	M10x15	M16x24	M12x18	M16x24	M12x18	M16x24
D x Tiefe	M12x18	-	-	-	M20x30	-
E	102	140	125	140	125	140
F	125	-	-	-	165	-
G	19,5	19,5	19,5	19,5	18,5	18,5
H	78	78	86,5	86,5	99,2	99,2
I	24	24	27	27	32	32
L	198	198	216	216	237,7	237,7
M	93,5	93,5	101,5	101,5	114,7	114,7
N	104,5	104,5	114,5	114,5	123	123
O	38,5	38,5	38,5	38,5	48,5	48,5
P	74,5	74,5	84,5	84,5	93	93
Q	93,5	93,5	101,5	101,5	114,7	114,7
R	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30
T	168	168	186	186	207,7	207,7
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Ch	27	27	36	36	36	36
Gewicht (Kg)	17,4	17,4	23,4	23,4	32	32
Luft (dm³/Zyklus)	4,9	4,9	7,6	7,6	10,2	10,2
H = MITTE DER SOCKELBEFESTIGUNGEN

TECHNISCHES DATENBLATT DA 2880 (Nm)
Artikelnummer	DA2880E16D0A
Gewicht [Kg]	55,4
Luftvolumen [dm³/ Zyklus]	20
Ersatzdichtungen	KGDI1035

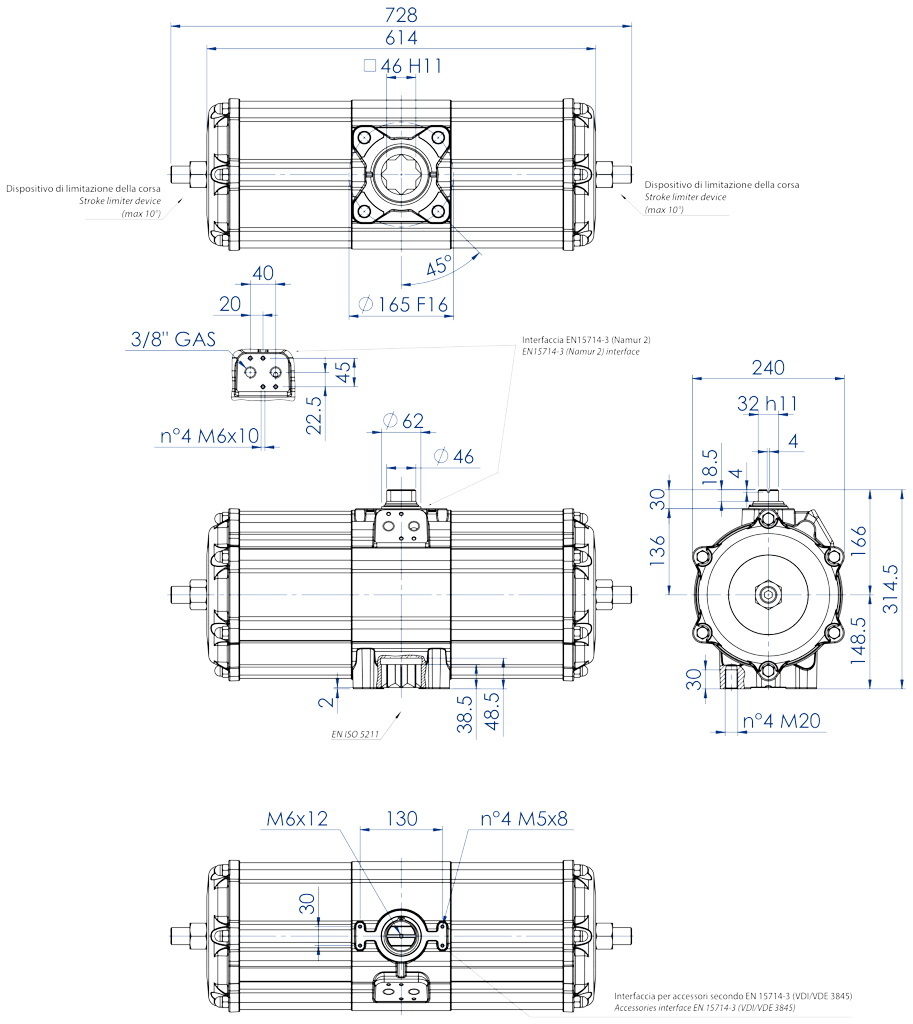

TECHNISCHES DATENBLATT DA 3840 (Nm)
Artikelnummer	DA3840E1600A
Gewicht [Kg]	49
Luftvolumen [dm³/ Zyklus]	25,6
Ersatzdichtungen	KGDI0030

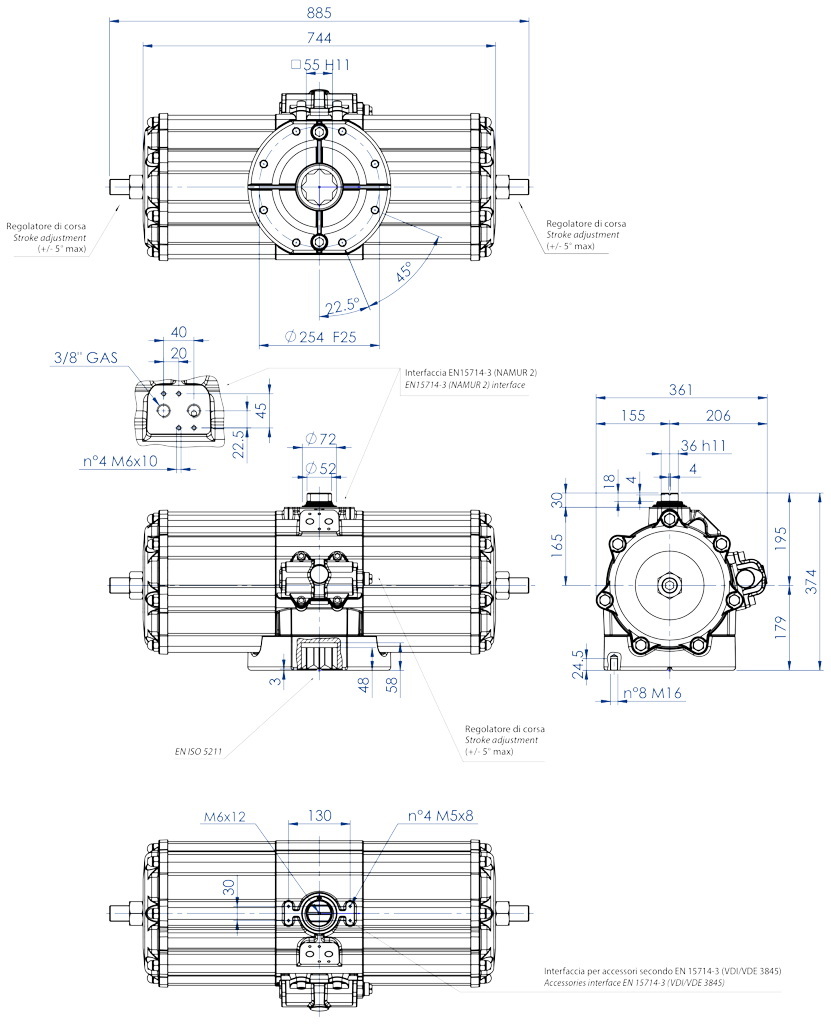

TECHNISCHES DATENBLATT DA 5760 (Nm)
Artikelnummer	DA5760E25D0A
Gewicht [Kg]	85,5
Luftvolumen [dm³/ Zyklus]	38,0
Ersatzdichtungen	KGDI2035

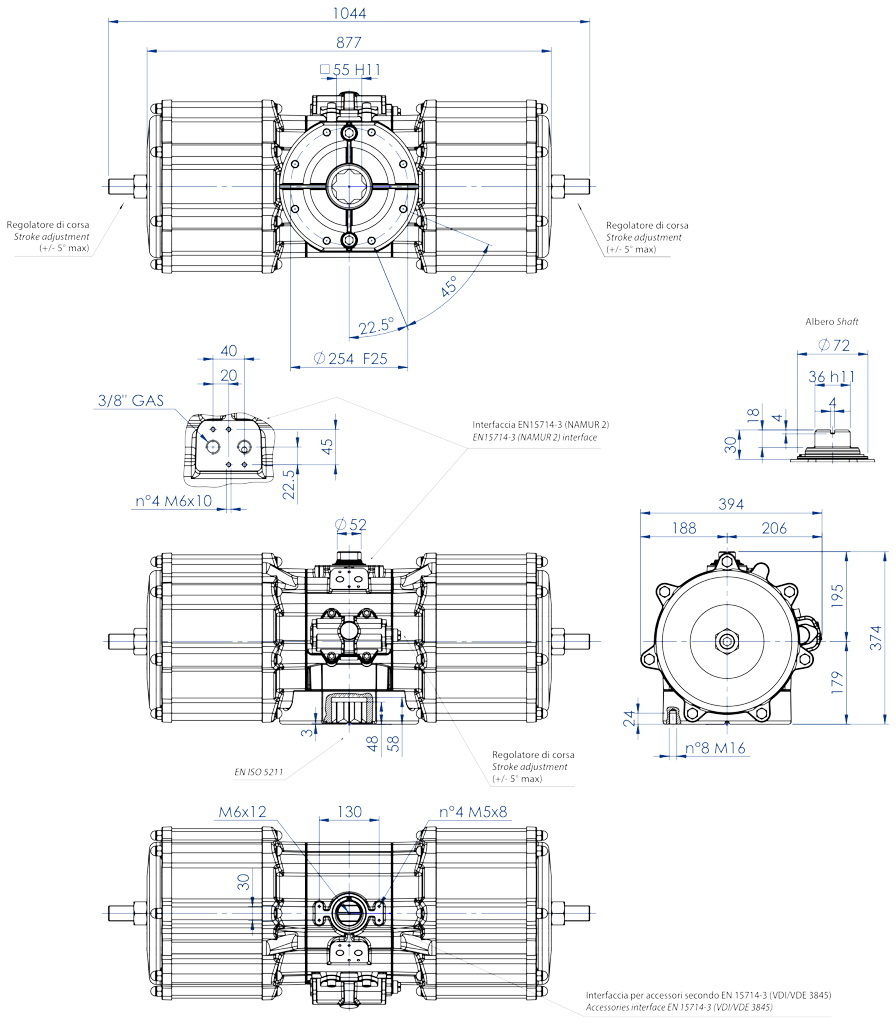

TECHNISCHES DATENBLATT DA 8000 (Nm)
Artikelnummer	DA8000E25D0A
Gewicht [Kg]	105,5
Luftvolumen [dm³/ Zyklus]	50
Ersatzdichtungen	KGDI1040

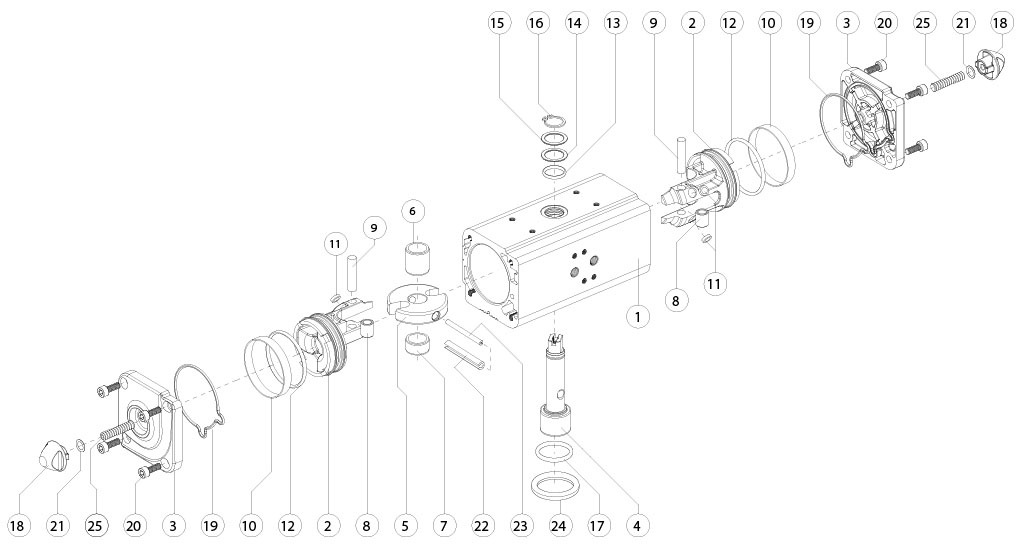

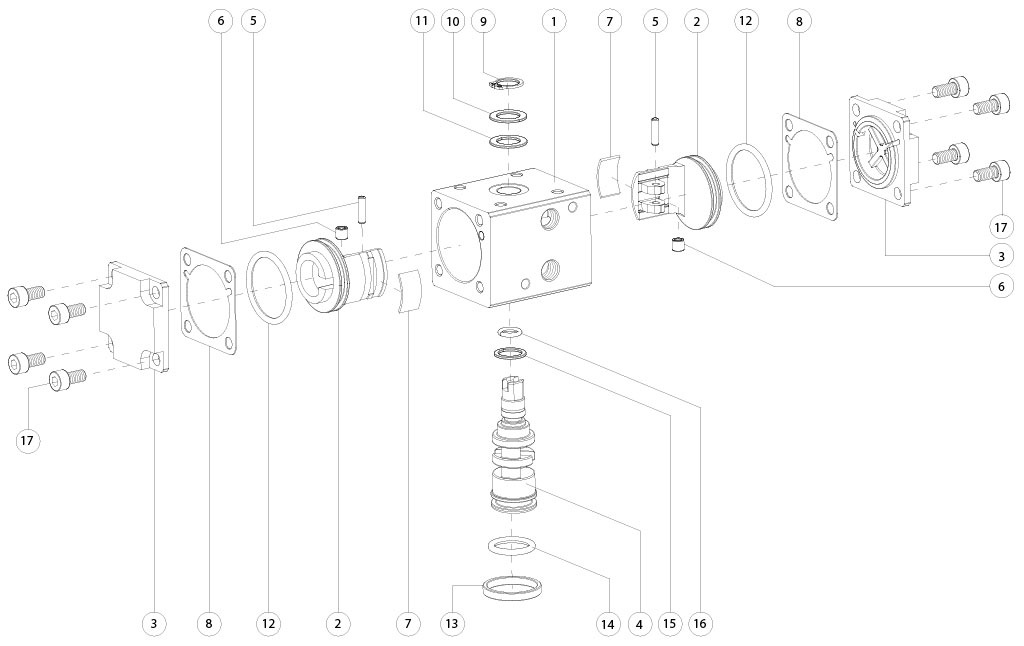

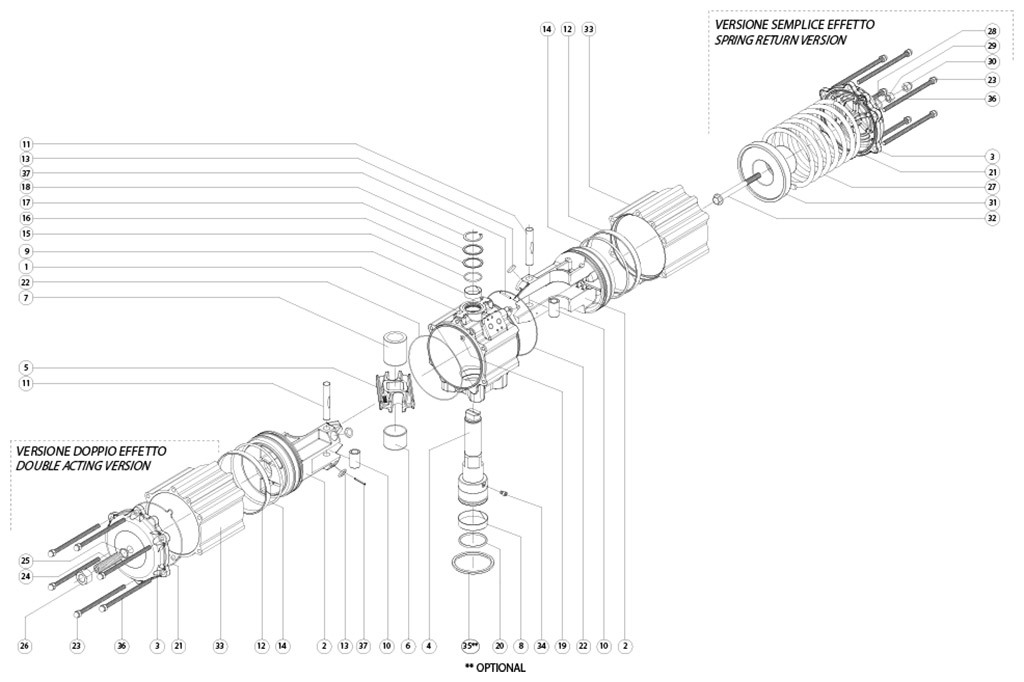

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: DA8
Pos	Bezeichnung	Menge	Werkstoff
1	Zylinder	1	Aluminiumlegierung
2	Kolben	2	Aluminiumlegierung
3	Kappe DA	2	Aluminiumlegierung
4	Welle	1	Stahllegierung
5	Bolzen	2	Stahllegierung
6	Stahlbuchse	2	Stahllegierung
7*	Stützband	2	Acetalharz
8*	Dichtung	2	NBR Nitrilkautschuk
9	Seeger-Ring	1	Edelstahl
10	Unterlegscheibe	1	Edelstahl
11*	Äußerer Stützring	1	Acetalharz
12*	O-Ring Kolben	2	NBR Nitrilkautschuk
13	Zentrierring (OPTIONAL)	1	Aluminiumlegierung
14*	O-Ring untere Welle	1	FKM
15*	Innerer Stützring	1	Acetalharz
16*	O-Ring obere Welle	1	FKM
17	Schrauben	8	Edelstahl
* Bestandteile des Ersatzkits

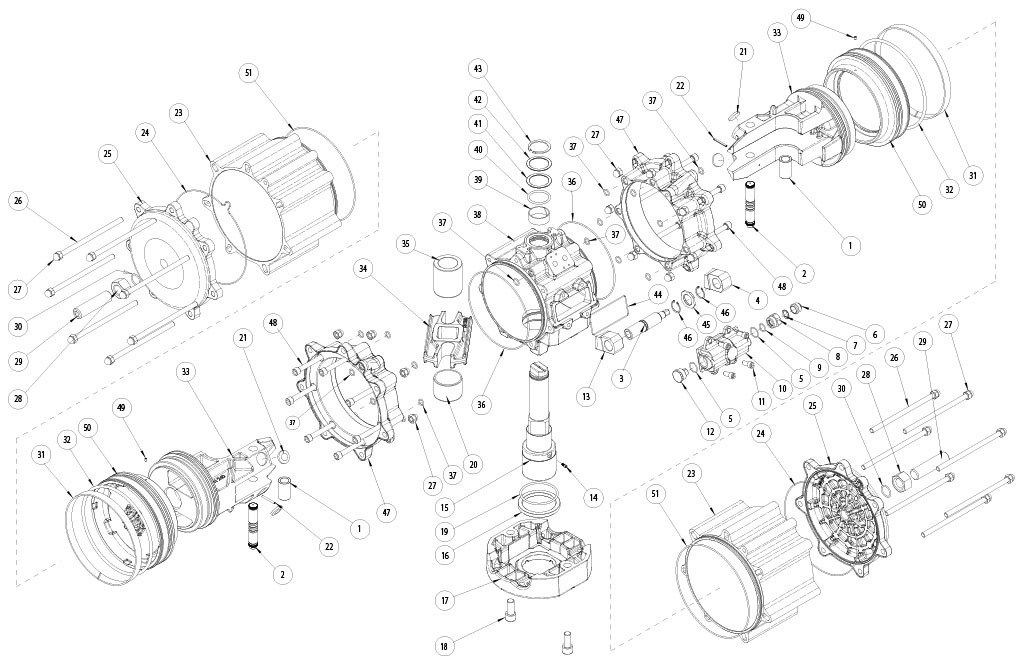

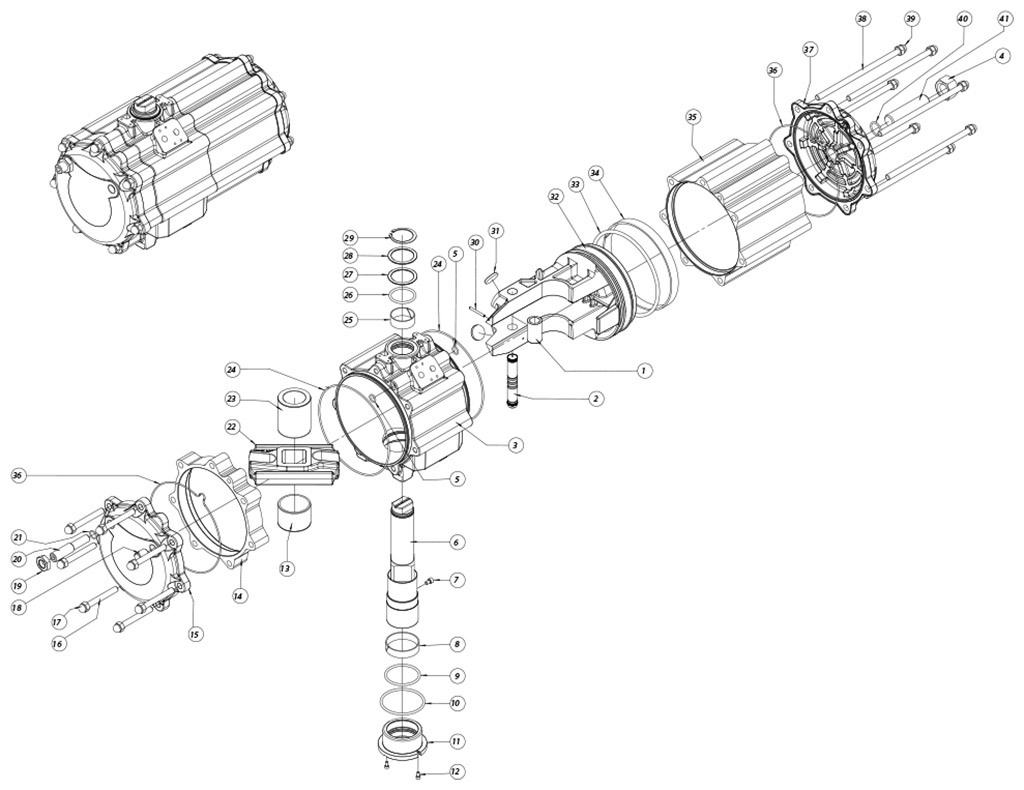

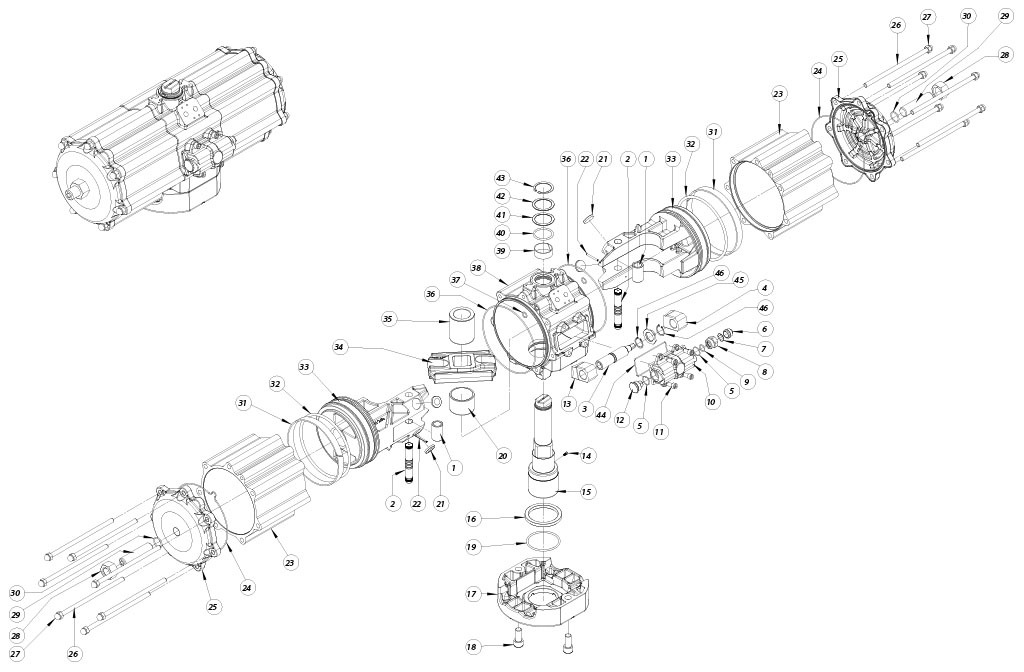

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE DA2880
Pos	Bezeichnung	Menge	Werkstoff
1	Stahlbuchse	1	Stahl
2	Stahlstift	1	Stahl
3	Gehäuse	1	Aluminium
4	Mutter	1	Stahl
5*	O-Ring	2	Nitrilic rubber
6	Welle	1	Stahl
7	Schraube Ausblassicherung	1	Stahl
8*	Untere Halterung	1	P.T.F.E. carbo-graphite filled
9*	O-Ring	1	FKM
10*	O-Ring	1	FKM
11	Untere Lagerbuchse	1	Aluminium
12	Buchsenschraube	2	Stahl
13	Gleitbuchse	1	Acetalharz
14	Abstandhalter	1	Aluminium
15	Kappe	1	Aluminium
16	Montageschraube	7	Stahl
17	Hutmutter	7	Stahl
18	Justierschraube (Kappe)	1	Stahl
19	Mutter	1	Stahl
20	Justierschraube	1	Stahl
21*	O-Ring	1	Nitrilic rubber
22	Gabel Kurbelschleife	1	Stahl
23	Gleitlager/Halt.	1	Acetalharz
24*	O-Ring	2	Nitrilic rubber
25*	Obere Halterung	1	P.T.F.E. carbo-graphite filled
26*	O-Ring	1	FKM
27*	Äußerer Stützring	1	Acetalharz
28	Unterlegscheibe	1	Stahl
29	Seeger-Ring	1	Stahl
30	Stift Ausblassicherung	1	Stahl
31*	Scheiben (piston back)	2	Acetalharz
32	Kolben	1	Aluminium
33*	O-ring	1	Nitrilic rubber
34*	Führungsring	1	PTFE kohlenstoff-/graphitverstärkt
35	Seitenzylinder	1	Aluminium
36*	O-Ring	2	Nitrilic rubber
37	Kappe	1	Aluminium
38	Montageschraube	7	Stahl

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE DA5760
Pos	Bezeichnung	Menge	Werkstoff
1	Stahlbuchse	2	Stahl
2	Stahlstift	2	Stahl
3	Stellschraube	1	Stahl
4	Linksanschlag	1	Stahl
5*	O-Ring	2	Nitrilic rubber
6	Schutzkappe	1	Aluminium
7	Verdrehsicherungsscheibe	1	Stahl
8	Durchgangsring	1	Edelstahl
9*	O-Ring	1	Nitrilic rubber
10	Einstellgehäuse	1	Aluminium
11	Schraube für Einstellgehäuse	4	Stahl
12	Blindring	1	Edelstahl
13	Rechtsanschlag	1	Stahl
14	Schraube Ausblassicherung	1	Stahl
15	Welle	1	Stahl
16	Untere Halterung	1	P.T.F.E. carbo-graphite filled
17	F25-Schnittstelle	1	Aluminium
18	Schraube für Schnittstelle	2	Stahl
19*	O-Ring	1	FKM
20	Gleitbuchse	1	Acetalharz
21*	Scheiben (piston back)	4	Acetalharz
22	Stift Ausblassicherung	2	Stahl
23	Seitenzylinder	2	Aluminium
24*	O-Ring Kappe	2	Nitrilic rubber
25	Kappe	2	Aluminium
26	Montageschraube	14	Stahl
27	Hutmutter	14	Stahl
28	Mutter	2	Stahl
29	Justierschraube	2	Stahl
30*	O-Ring	2	Nitrilic rubber
31*	Führungsring	2	PTFE kohlenstoff-/graphitverstärkt
32*	O-Ring Kolben	2	Nitrilic rubber
33	Kolben	2	Aluminium
34	Gabel Kurbelschleife	1	Stahl
35	Gleitbuchse/Halt.	1	Acetalharz
36*	O-Ring	2	Nitrilic rubber
37*	O-Ring	2	Nitrilic rubber
38	Gehäuse	1	Aluminium

BESTANDTEILE DOPPELTWIRKENDER PNEUMATISCHER STELLANTRIEB BAUGRÖSSE: DA8000
Pos	Bezeichnung	Menge	Werkstoff
1	Stahlbuchse	2	Stahl
2	Stahlstift	2	Stahl
3	Stellschraube	1	Stahl
4	Linksanschlag	1	Stahl
5*	O-Ring	2	Nitrilic rubber
6	Schutzkappe	1	Aluminium
7	Verdrehsicherungsscheibe	1	Stahl
8	Durchgangsring	1	Edelstahl
9*	O-Ring	1	Nitrilic rubber
10	Einstellgehäuse	1	Aluminium
11	Schraube für Einstellgehäuse	4	Stahl
12	Blindring	1	Edelstahl
13	Rechtsanschlag	1	Stahl
14	Schraube Ausblassicherung	1	Stahl
15	Welle	1	Stahl
16	Untere Halterung	1	P.T.F.E. carbo-graphite filled
17	F25-Schnittstelle	1	Aluminium
18	Schraube für Schnittstelle	2	Stahl
19*	O-Ring	1	FKM
20	Gleitbuchse	1	Acetalharz
21*	Scheiben	4	Acetalharz
22	Stift Ausblassicherung	2	Stahl
23	Seitenzylinder	2	Aluminium
24*	O-Ring Kappe	2	Nitrilic rubber
25	Kappe	2	Aluminium
26	Montageschraube	14	Stahl
27	Hutmutter	28	Stahl
28	Mutter	2	Stahl
29	Justierschraube	2	Stahl
30*	O-Ring	2	Nitrilic rubber
31*	Führungsring	2	PTFE kohlenstoff-/graphitverstärkt
32*	O-Ring Kolben	2	Nitrilic rubber
33	Kolben	2	Aluminium
34	Gabel	1	Stahl
35	Gleitbuchse/Halt.	1	Acetalharz
36*	O-Ring	2	Nitrilic rubber
37*	O-Ring	18	Nitrilic rubber
38	Gehäuse	1	Alluminio Aluminium
