HOME » Produkte » Kugelhähne / Weitere Kugelhähne aus PVC /
Kugelhahn aus PVC Item 615-616
Pneumatischer Stellantrieb DA mit Ventil mit Klebefittings
Herunterladen Allgemeiner Katalog
Herunterladen Katalog Zubehör Stellantriebe
Decodierung MAGNUM & THOR
Konfigurieren Sie Ihr Produkt
Laden Sie die Datei in 2D und 3D in verschiedenen Formaten herunter
iconaDisegni
Herunterladen Verkaufsbedingungen
Macro Kugelhähne
Kategorie Weitere Kugelhähne aus PVC
Armatur Kugelhahn aus PVC Item 615-616

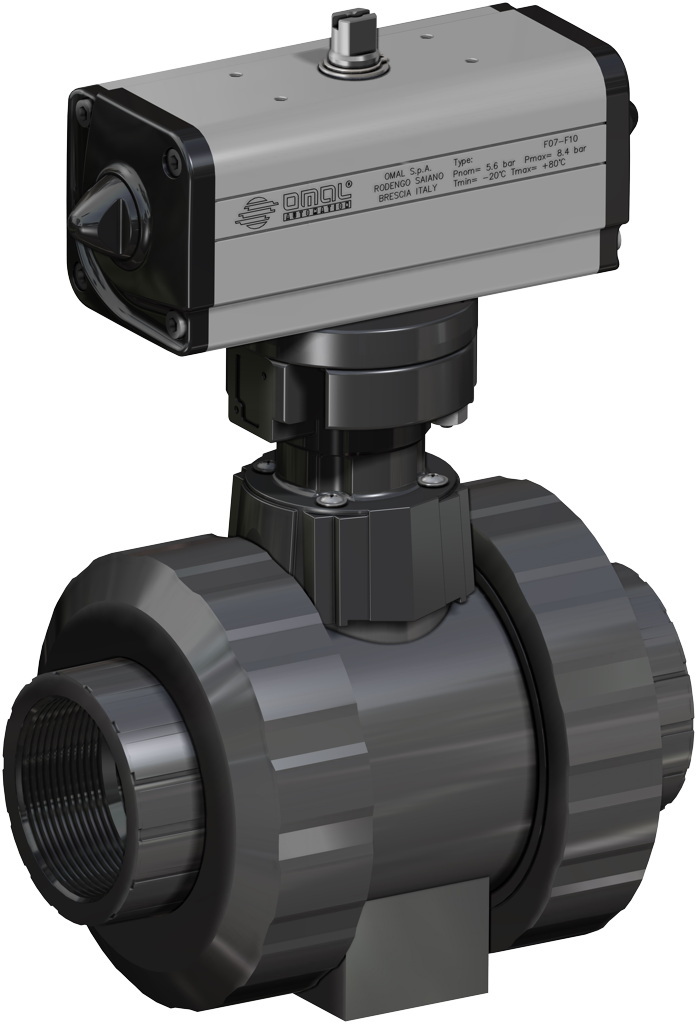

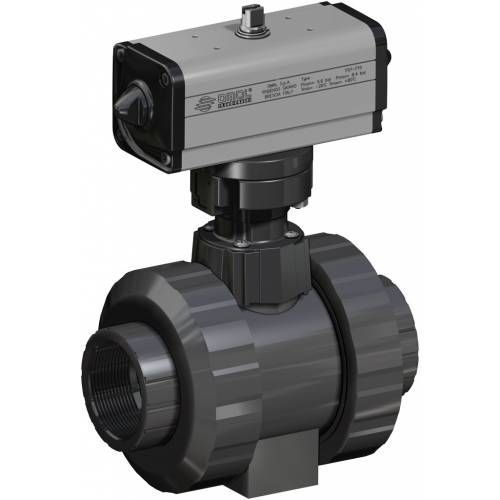

Steuerung Pneumatischer Stellantrieb DA mit Ventil mit Klebefittings
Kugelhahn aus PVC, 2-Wege, mit Gewinde- oder Klebeanschlüssen, voller Durchgang

ITEM 615
Anschluss: Gewinde
ITEM 616
Anschluss: Klebefitting
INFORMATIONEN ANFORDERN
PVC

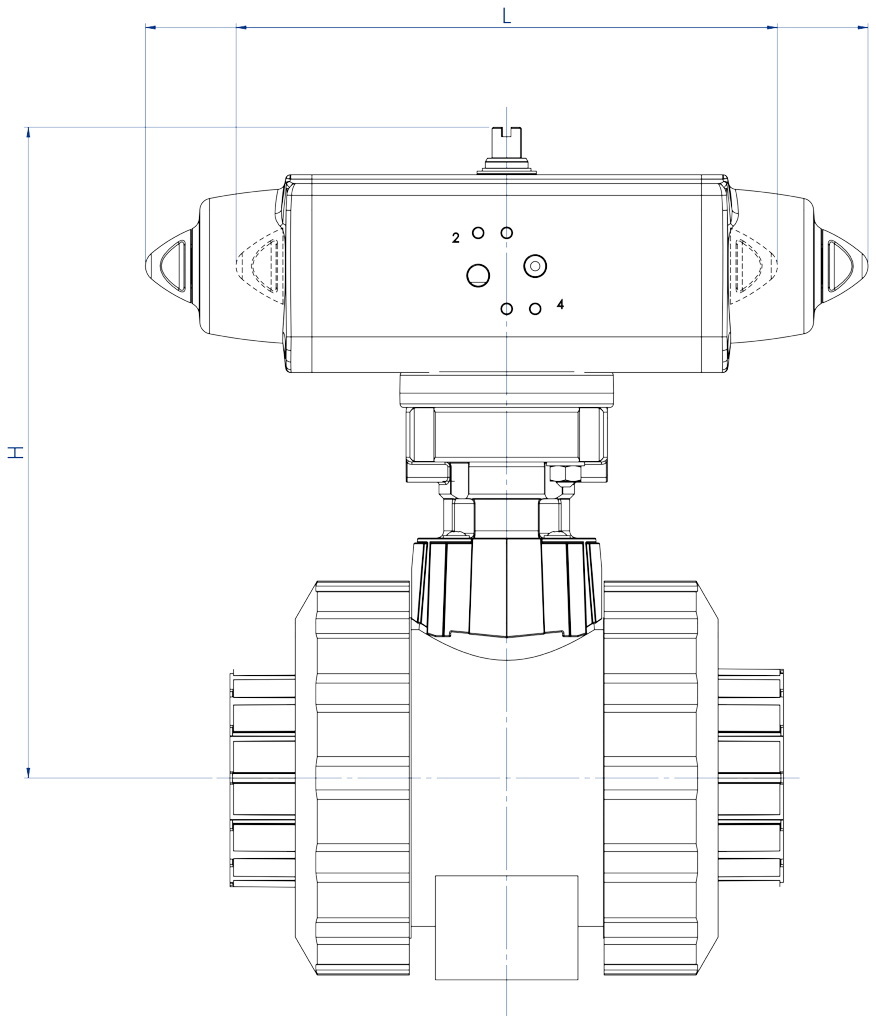

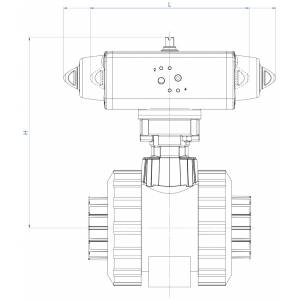

Artikel Größe Nenndruck Aktuator Ventil H [mm] L [mm] Gewicht (kg] Montagesatz
DG616H083 DN 10 3/8” PN 16 DA008401S V616P753 105 70 0.5 KCF036072
DG616H084 DN 15 1/2” PN 16 DA008401S V616P754 105 70 0.5 KCF036072
DG616H085 DN 20 3/4” PN 16 DAN0015411S V616P755 128 159 1.2 KCF056015
DG616H086 DN 25 1” PN 16 DAN0015411S V616P756 133 159 1.3 KCF056015
DG616H087 DN 32 1” 1/4 PN 16 DAN0015411S V616P757 145 159 1.6 KCF056009
DG616H088 DN 40 1” 1/2 PN 16 DAN0030411S V616P758 158 174.2 2 KCF056009
DG616H089 DN 50 2” PN 16 DAN0030411S V616P759 175 174.2 2.7 KCF056010
DG616H090 DN 65 2” 1/2 PN 16 DAN0030411S V616P760 250 174.2 4.7 KCF045457
DG616H091 DN 80 3” PN 16 DAN0045412S V616P761 267 188.5 6.8 KCF045457
DG616H092 DN 100 4” PN 16 DAN0060412S V616P762 265 198 10.5 KCF055459
