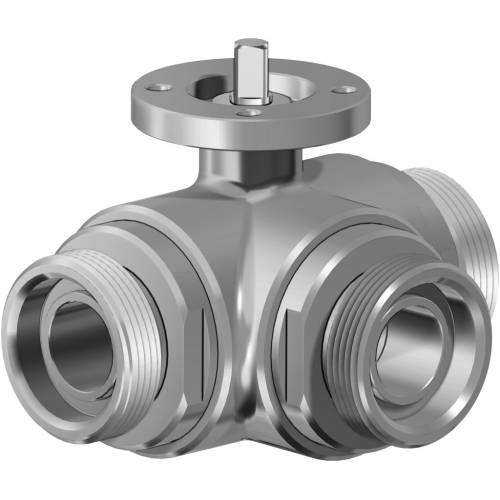

ALLGEMEINE EIGENSCHAFTEN: • Der Kugelhahn ist aus Edelstahl 316L hergestellt und eignet sich zur Verwendung bei besonderen hygienischen Anforderungen (Anwendung in der Lebensmittelindustrie). • Der Kugelhahn mit 4 Kugeldichtungen ermöglicht die Verteilung des Flusses in alle Richtungen sowie das Schließen des Förderstroms auf einem der drei Anschlüsse. • Gewinde gemäß Norm DIN 11851. • Betriebstemperatur: -20°C bis +150°C. • Betriebsdruck: siehe Diagramm. • Betriebsmedien: für Lebensmittelanwendungen. • Montageflansch für Stellantrieb gemäß ISO 5211 • Die Ausführung mit Handhebel hat keine Kopfflansch gemäß der Norm ISO 5211 und die Montage eines Antriebs ist nicht möglich. SONDERAUSFÜHRUNGEN AUF ANFRAGE: • Anschlüsse: SMS - MACON - DIN Außengewinde. • Dichtungen aus: • PTFE glasfaserverstärkt, • PTFE kohlenstoff-/graphitverstärkt, • Polyethylen mit hoher Dichte.
• Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung. ZERTIFIZIERUNGEN: • In Einklang mit der EU-Richtlinie 2014/34/EU (ATEX) • ATEX-Zertifikat auf Anfrage

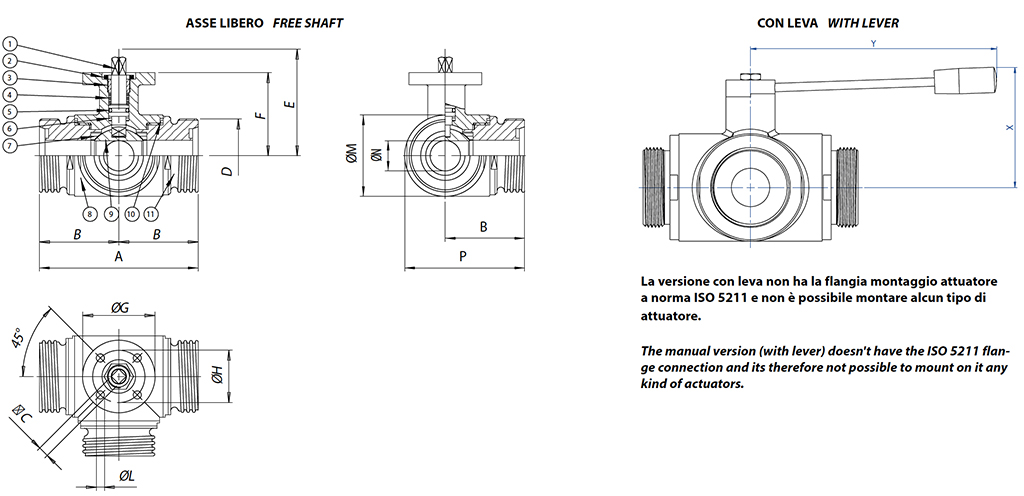

ABMESSUNGEN
BAUGRÖSSE
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
X
Y
DN [mm]
[Zoll]
DN 10
3/8"
108
54
6
28
54,5
46,5
46
36
6
45
10
76,5
60
110
DN 15
1/2"
118
59
6
34
57
49
54
42
6
52
15
85
65
110
DN 20
3/4"
130
65
9
44
69,5
56,5
65
50
7
60
20
95
70
160
DN 25
1"
140
70
9
52
74
61
65
50
7
70
25
105
80
160
DN 32
1" 1/4
156
78
14
58
94,5
81,5
65
50
7
85
32
120,5
95
190
DN 40
1" 1/2
172
86
14
65
102
89
90
70
9
100
40
136
110
190
DN 50
2"
182
91
17
78
106,5
91,5
90
70
9
110
50
146
120
220
DN 65
2" 1/2
196
98
17
95
116,5
101,5
125
102
11
122
65
159
130
285
DN 80
3"
256
128
17
110
134
116
125
102
11
150
80
203
145
310
DN 100
4"
286
143
17
130
149
131
125
102
11
192
100
239
160
310
WERKSTOFFE
1
Spindel
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Mutter
303 S.S.
3
Haltering
304L S.S. (303 S.S.)
4*
Oberer Dichtring
P.T.F.E.
5*
O-Ring Bolzendichtung
FKM
6*
Dichtungsring Bolzen
P.T.F.E.
7*
Seitliche Dichtungen
P.T.F.E.
8
Gehäuse
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9
Kugel
316L S.S.
1.4401
UNI X2CrNiMo 17 12
10*
Muffendichtungen
P.T.F.E.
11
Innengewindemuffe
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Bestandteile des Ersatzkits KGBV48...

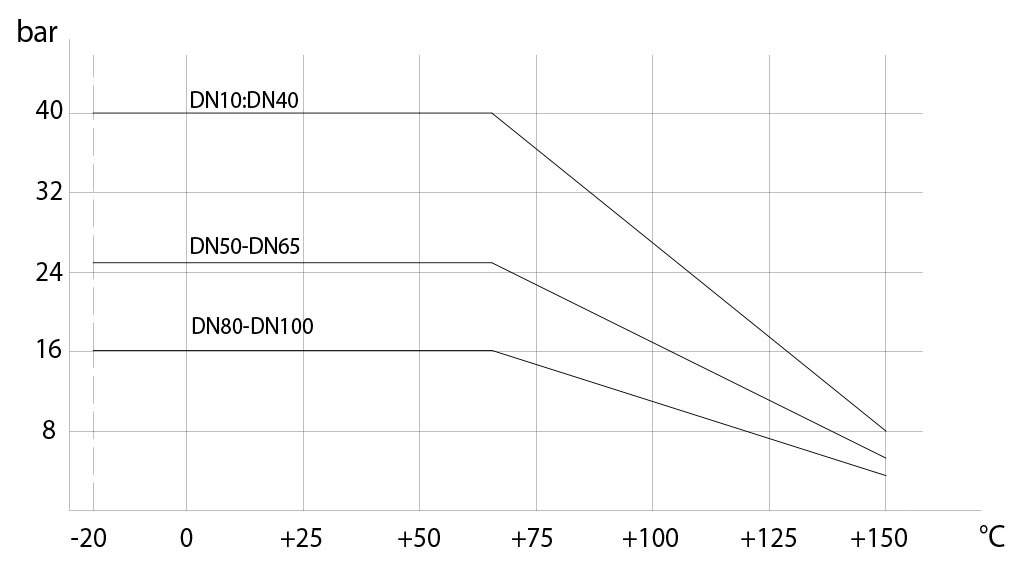

DRUCK-/TEMPERATURDIAGRAMM
ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
212
304
PN 25 bar
83
142
PN 40 bar
9
18
23
27
36
54
Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4. Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
Schema „L-Bohrung“
HINWEIS: Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein. Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.
Ansicht von oben

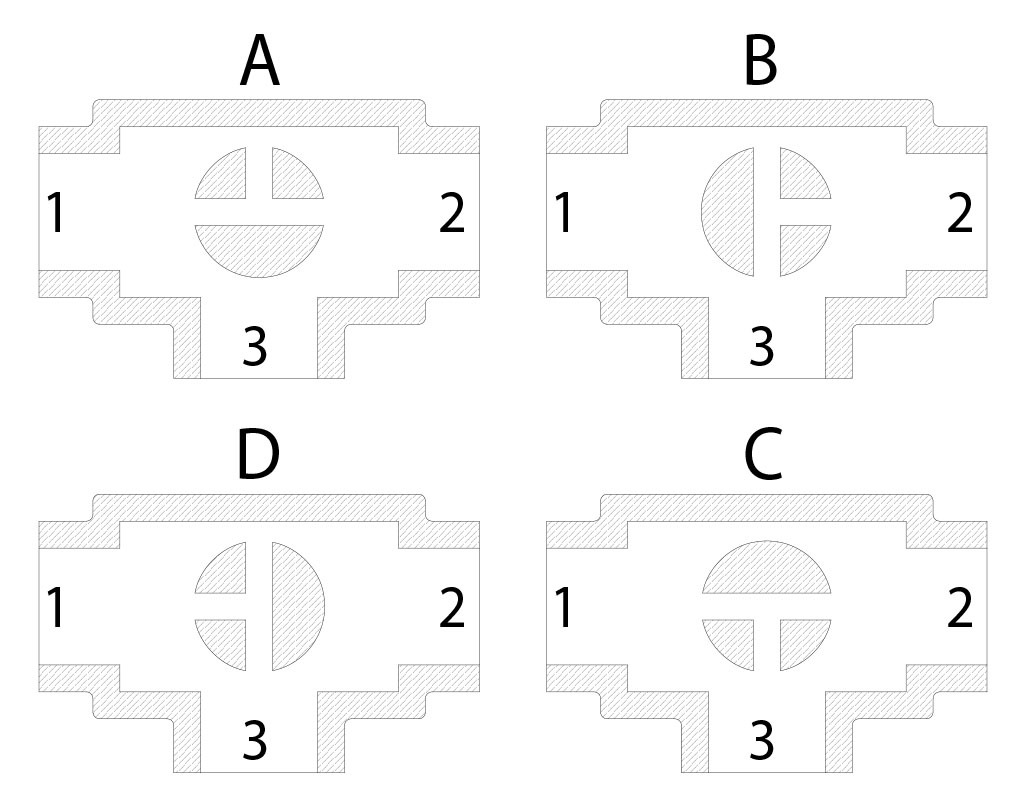

Schema „T-Bohrung“
Mit Antrieb sind nur zwei Positionen mit 90°-Drehung möglich: Die Konfiguration der Kugel muss unserer Verkaufsabteilung stets mitgeteilt werden.
HINWEIS: Bei NORMAL GESCHLOSSENEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb gegen den Uhrzeigersinn. Bei NORMAL GEÖFFNETEM SR-Stellantrieb die Ruhestellung der Kugel wählen; bei Betrieb dreht sich der Antrieb in den Uhrzeigersinn.
