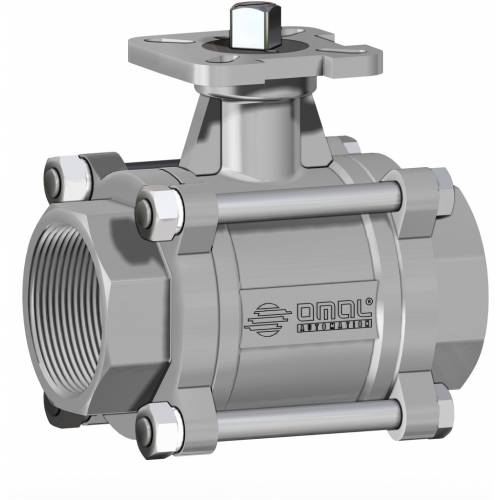

ALLGEMEINE EIGENSCHAFTEN: • Ausführung in 3 Teilen für Anlagen, die häufiger Wartungsarbeiten bedürfen. • Enden: mit Innengewinde gemäß der Norm ISO 7/1; Muffen- und Stumpfschweißen. • Standarddichtungen der Kugel aus nicht verstärktem PTFE. • Betriebstemperatur: -20°C bis +180°C (siehe Diagramm) • Betriebsdruck: siehe Diagramm. • Betriebsmedien: Luft, Wasser, Gas, Erdölprodukte und Petrochemikalien sowie aggressive Medien. • Montageflansch für Stellantrieb gemäß ISO 5211 • Bei Ausführung mit Handhebel: integrierte Verriegelungsvorrichtung. SONDERAUSFÜHRUNGEN AUF ANFRAGE: • Dichtungen aus: • RPTFE (15% glasfaserverstärkt) • PTFE (25% graphitverstärkt) • TFM1600. • Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung. ZERTIFIZIERUNGEN: • ATEX-Ausführung gemäß der EU-Richtlinie 2014/34/EU (ATEX) • ATEX-Zertifikat auf Anfrage • In Einklang mit der EU-Richtlinie 2014/68/EU PED

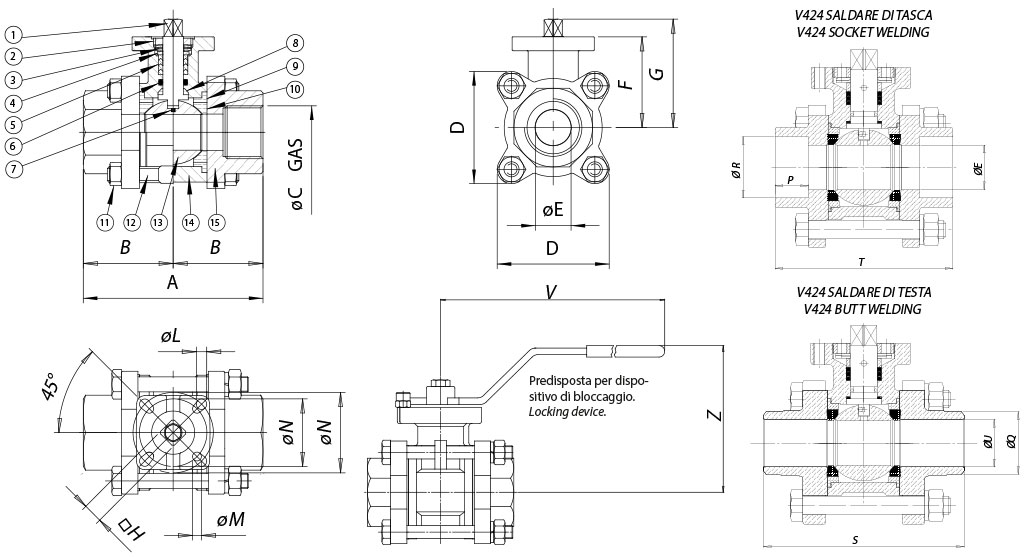

ABMESSUNGEN
BAUGRÖSSE
A
B
ØE
D
F
G
□H
ØL
ØM
ØN
THREADED END
SOCKET WELDING END
BUTT WELDING END
V
Z
DN [mm]
[Zoll]
ØC
ØR
P
T
ØU
ØQ
S
DN 08
1/4"
65
32,5
11,2
48,8
42
49,5
9
6
6
36-42
1/4"
14,3
13,0
65,0
10,4
14,8
70
150
78,0
DN 10
3/8"
65
32,5
12,6
48,8
42
49,5
9
6
6
36-42
3/8"
17,7
13,0
65,0
13,7
18,5
70
150
78,0
DN 15
1/2"
75
37,5
15,0
48,8
42
49,5
9
6
6
36-42
1/2"
22,0
16,0
75,0
15,0
21,0
75
150
78,0
DN 20
3/4"
80
40,0
20,0
50,3
45
53,5
9
6
6
36-42
3/4"
27,5
16,0
80,0
21,4
28,3
90
150
82,5
DN 25
1"
90
45,0
25,0
64,0
52
62,7
11
7
6
42-50
1"
34,3
17,0
90,0
27,2
35,5
100
200
91,5
DN 32
1" 1/4
110
55,0
32,0
73,4
57
67,7
11
7
6
42-50
1" 1/4
43,0
20,0
110,0
35,5
43,7
110
200
95,5
DN 40
1" 1/2
120
60,0
38,0
82,0
68
81,5
11
9
7
50-70
1" 1/2
49,0
20,0
120,0
41,2
50,0
125
250
112,0
DN 50
2"
140
70,0
50,8
94,3
77
91,0
14
9
7
50-70
2"
61,4
22,0
140,0
52,7
63,0
150
250
118,5
DN 65
2"1/2
185
92,5
65,0
165,0
100
117
17
11
9
70-102
2" 1/2
77,2
33,0
185,0
65,3
77,2
190
300
140,0
DN 80
3"
205
102,5
80,0
190,0
111
127,7
17
11
9
70-102
3"
90,0
34,3
205,0
79,5
89,8
220
300
151,0
DN 100
4"
240
120,0
100,0
240,0
138
159,8
22
13
11
102-125
4"
115,4
41,0
240,0
102,3
115,4
270
400
178,0
WERKSTOFFE
1
Spindel
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Packungsmutter
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Tellerfeder
301 S.S.
1.4310
UNI X12CrNi 17 07
4
Haltering
304 S.S.
1.4301
UNI X5CrNi 18 10
5*
Spindeldichtung
P.T.F.E.
6*
O-Ring
FKM
7
Antistatische Vorrichtung
316 S.S.
1.4401
UNI X5CrNiMo 17 12
8*
Dichtung
P.T.F.E.
9*
Zentrierung Kugeldichtung
P.T.F.E.
10*
Kugeldichtung
P.T.F.E.
11
Mutter
304 S.S.
1.4301
UNI X5CrNi 18 10
12
Gewindebolzen
304 S.S.
1.4301
UNI X5CrNi 18 10
13
Kugel
316 S.S.
1.4401
UNI X5CrNiMo 17 12
14
Gehäuse
316 S.S.
1.4408
15
Muffe
316 S.S.
1.4408
* Bestandteile des Ersatzkits KGBV60...

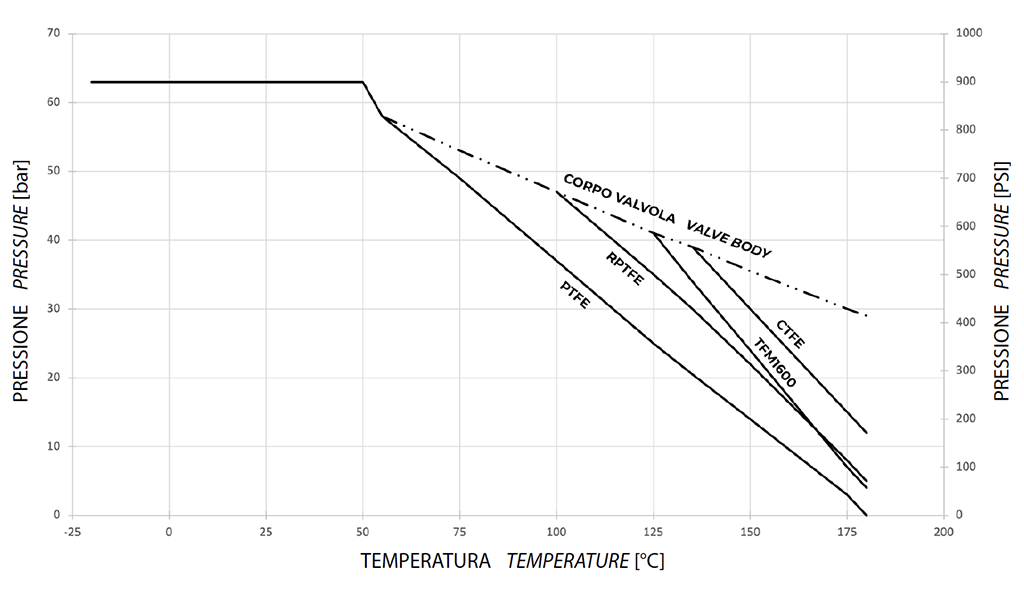

DRUCK-/TEMPERATURDIAGRAMM

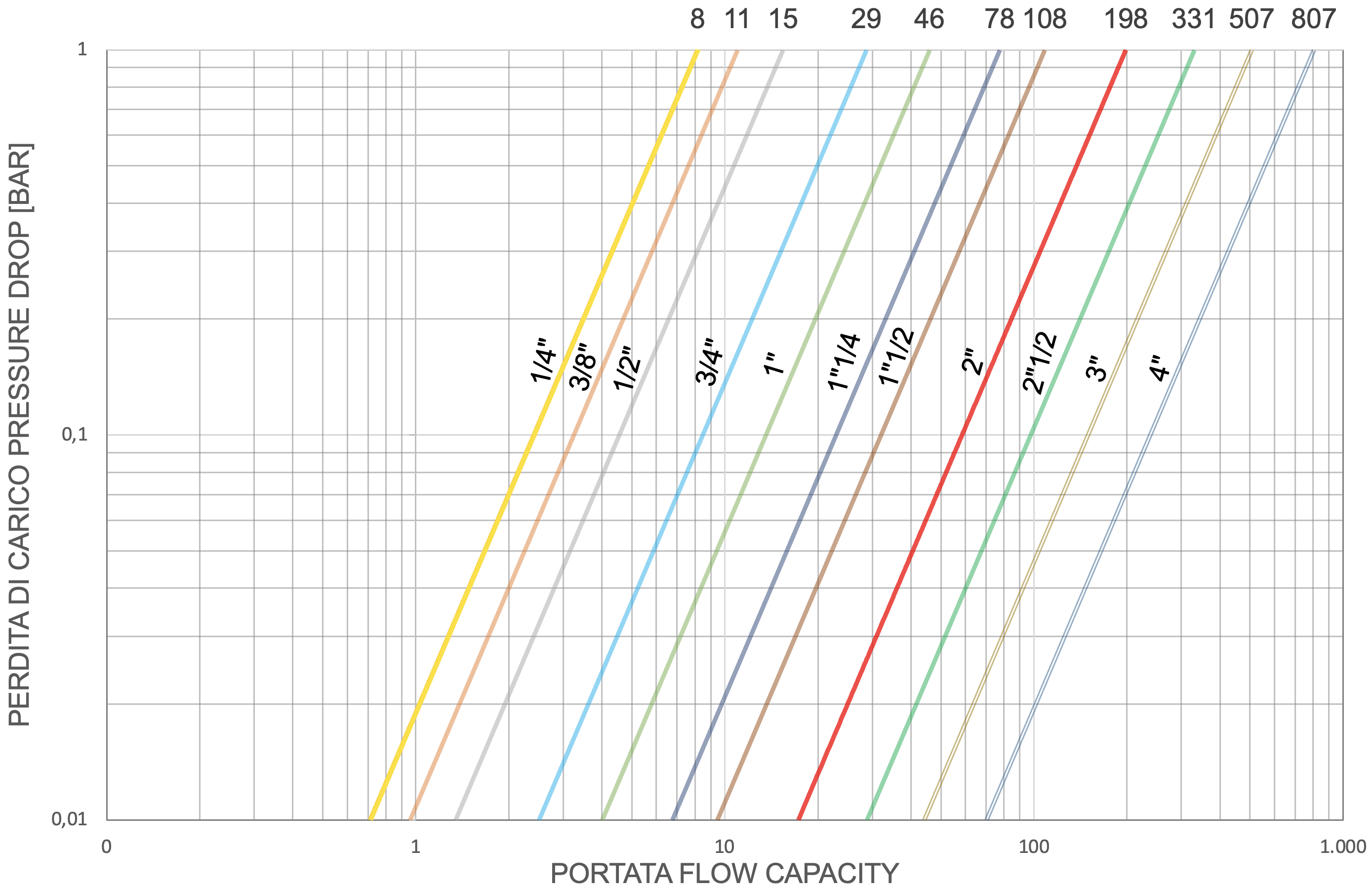

Durchflussrate/Druckverlust und Nennkoeffizient Kv
Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.
ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 8 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 63 bar
6
7
8
10
14
20
29
42
85
146
235
Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4. Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.
