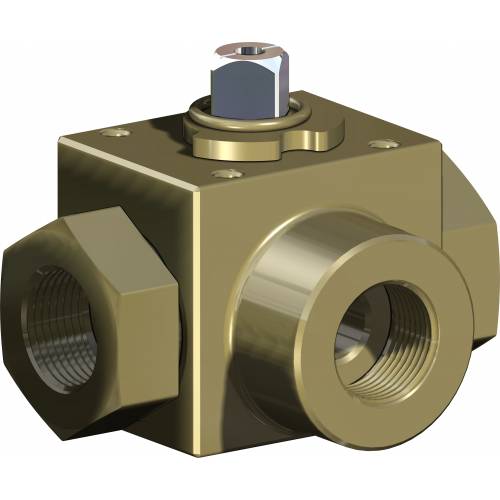

Kugelhahn aus Carbonstahl Item 541

Makro Kugelhähne

Kategorie Weitere Kugelhähne aus Carbonstahl

Kugelhahn aus Carbonstahl, 3 Wege, mit Gewinde, L-Bohrung, für Hochdruck, voller Durchgang

KONFIGURIEREN Steuerung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN WEITERE KUGELHÄHNE AUS CARBONSTAHL

eigenschaften
abmessungen
werkstoffe
diagramme und anlaufmomente
merkmale

ALLGEMEINE EIGENSCHAFTEN:
• Innengewinde gemäß Norm DIN/ISO 228
• Das Ventil fungiert dient ausschließlich der Umleitung und lässt keine Durchflussunterbrechung zu.
• Der Einlass muss mit der Zentralmuffe verbunden werden.
• Betriebstemperatur: -10°C bis +100°C.
• Betriebsdruck: 3/8”-1/2” PN 500; 3/4”-1” PN 315.
• Betriebsmedien: Öle, Erdölprodukte und Petrochemikalien.

Kugelhahn aus Carbonstahl Item 541 - abmessungen -

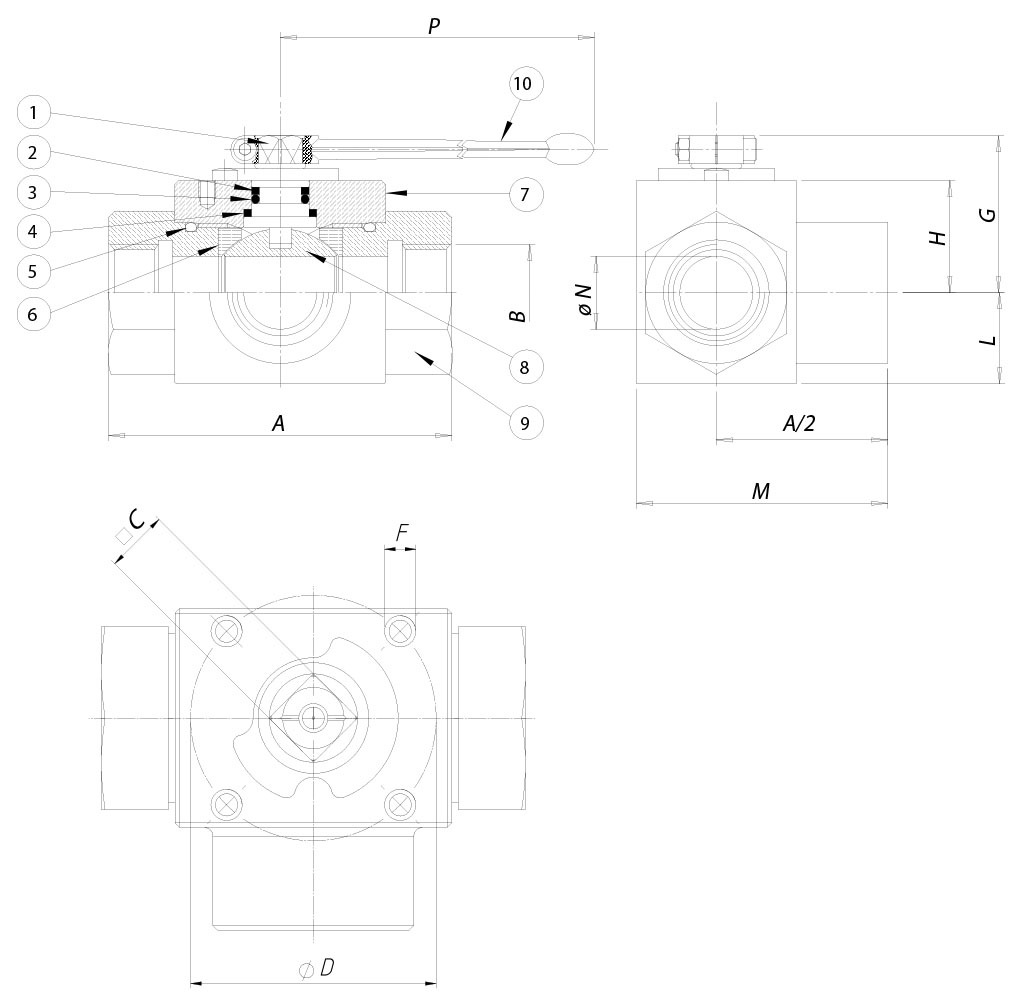

ABMESSUNGEN
BAUGRÖSSE		A	B	□C	D	ISO	F	G	H	L	M	øN	P
DN [mm]	[Zoll]	A	B	□C	D	ISO	F	G	H	L	M	øN	P
DN 10	3/8"	72	3/8”	9	36	F03	M5	34,5	20,5	17,5	52	10	115
DN 15	1/2"	83	1/2”	9	36	F03	M5	35	21	19	59	13	115
DN 20	3/4"	95	3/4”	14	50	F05	M6	50,5	32,5	24,5	72	20	200
DN 25	1"	113	1”	14	50	F05	M6	53,5	35,5	29,5	85,5	25	200

Kugelhahn aus Carbonstahl Item 541 - werkstoffe -

WERKSTOFFE
1	Spindel	Carbonstahl	CF9SMn28
2*	Stützring	P.T.F.E.
3*	Spindeldichtung O-Ring	FPM
4*	Obere Dichtscheibe	POM
5*	Seitliche Dichtung O-Ring	FPM
6*	Kugeldichtungen	POM
7	Gehäuse	Carbonstahl	CF9SMn28
8	Kugel	Verchromter Carbonstahl	CF9SMn28
9	Innengewindemuffe	Carbonstahl	CF9SMn28
10	Hebel	Carbonstahl
* Bestandteile des Ersatzkits KGBV81...

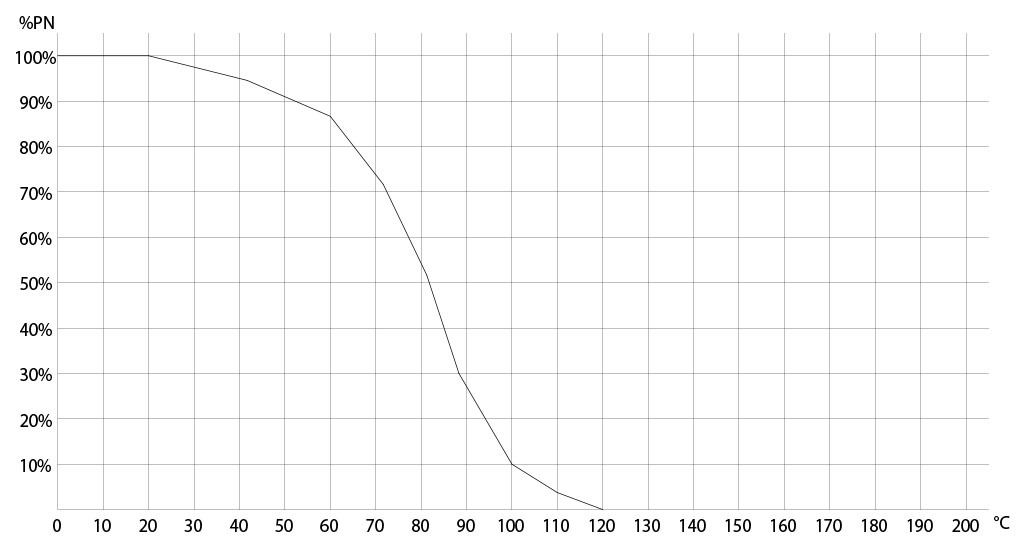

DRUCK-/TEMPERATURDIAGRAMM

ANLAUFMOMENTE in Nm
BAUGRÖSSE	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"
PN 315 bar			34	37
PN 500 bar	15	18

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Verwendungszwecke wenden Sie sich bitte an unsere Verkaufsabteilung.

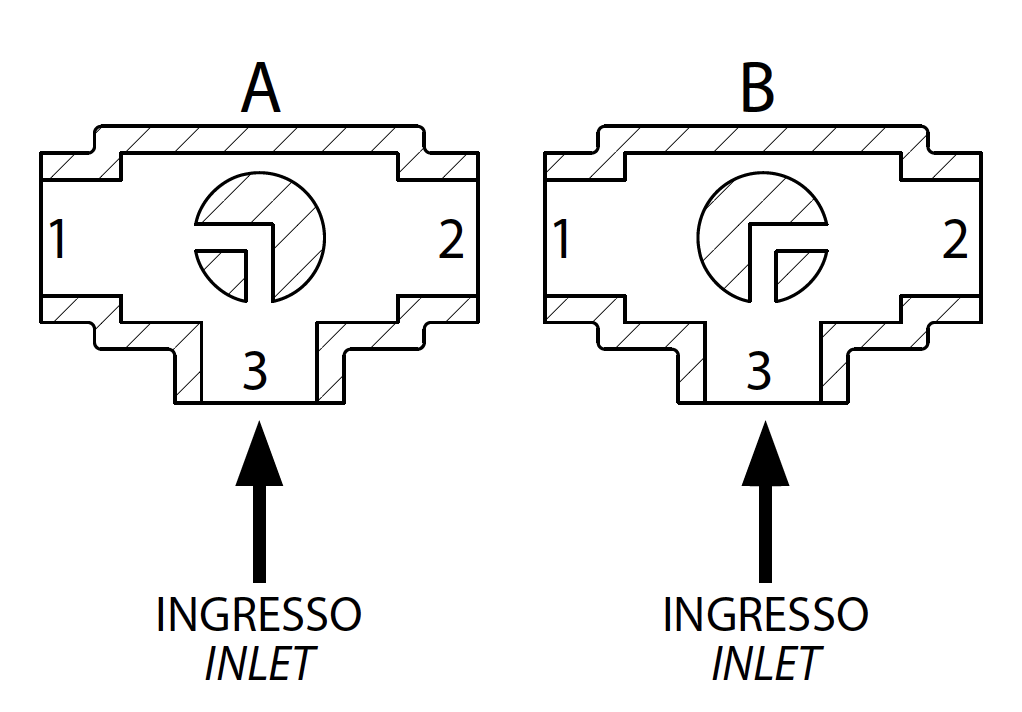

Schema „L-Bohrung“

HINWEIS:
Bei NORMAL GESCHLOSSENEM SR-Stellantrieb muss die Ruheposition der Kugel „A“ sein.
Bei NORMAL GEÖFFNETEM SR-Stellantrieb muss die Ruheposition der Kugel „B" sein.

Ansicht von oben
