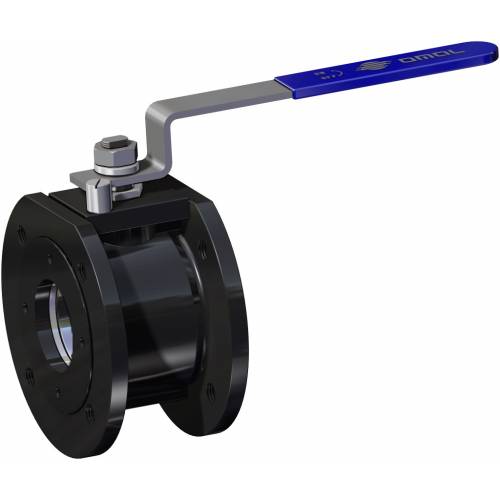

Kugelhahn STARK Wafer PN 16-40 aus Carbonstahl

Makro Kugelhähne

Kategorie STARK & SPARTAN

Unterkategorie STARK Wafer PN 16-40

KONFIGURIEREN Steuerung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN STARK & SPARTAN

vorteile
eigenschaften
abmessungen
werkstoffe
dokumente

Kugelhahn STARK Wafer PN 16-40 aus Carbonstahl - vorteile -

1. Zusätzliche Dichtung mittels O-Ring
Gewährleistet eine zusätzliche Dichtung nach außen

2. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

3. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Gussarmatur
Geringeres Gewicht der Armatur

Zertifikat „Fire safe“
Garantierte Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Ermöglict die Installation in explosionsgefährdeter Umgebung

Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

STANDARDAUSFÜHRUNG
• Schwimmend gelagerte Kugel, voller Durchgang.
• Weichsitz PTFE+15% Glas.
• Normen für Flanschanschlüsse EN 1092-1.
• Betriebstemperaturen: -20°C / +150°C.
• Druckklasse: PN16-40.
• Betriebsmedien: Luft, Wasser, Gas, Erdölprodukte.
• Antistatische Vorrichtung EN12662-2.
• Spindeldichtung: V-Packung serienmäßig aus PTFE.
• Zusätzliche Spindeldichtung mit O-Ring FKM.
• Anti-Blow-Out-Spindel.
• Oberflächenbehandlung: brüniert.

ZERTIFIZIERUNGEN
• Gemäß der EU-Richtlinie 2014/68/EU PED.
• Gemäß der ATEX-Richtlinie 2014/34/EU.
• FIRE SAFE: API 607 - EN ISO 10497.

Kugelhahn STARK Wafer PN 16-40 aus Carbonstahl - abmessungen -

ABMESSUNGEN UND CODES
MASSE		PN	Code Carbonstahl A216 WCB	Code Edelstahl CF8M	ØE	A	Y	ØG	ØR	S	P	ØH	Anzahl Bohrungen	ØI	Kg	L
DN [mm]	[Zoll]	PN	Code Carbonstahl A216 WCB	Code Edelstahl CF8M	ØE	A	Y	ØG	ØR	S	P	ØH	Anzahl Bohrungen	ØI	Kg	L
DN 15	1/2"	PN16-40	LST04F00CC	LST04F00AE	15	70	153	88	45	1	6	65	4	M12	1,2	36
DN 20	3/4"	PN16-40	LST05F00CC	LST05F00AE	20	70	153	98	58	1	6	75	4	M12	1,4	38
DN 25	1"	PN16-40	LST06F00CC	LST06F00AE	25	80	152,5	108	68	1,75	7	85	4	M12	2	43
DN 32	1" 1/4	PN16-40	LST07F00CC	LST07F00AE	32	87	152,5	128	78	1,5	7	100	4	M16	2,9	51
DN 40	1" 1/2	PN16-40	LST08F00CC	LST08F00AE	38	102	181	150	88	1,5	13	110	4	M16	4,4	63
DN 50	2"	PN16-40	LST09F00CC	LST09F00AE	50	108	181	165	102	1,5	14	125	4	M16	5,5	70
DN 65	2" 1/2	PN10-16	LST10E00CC	LST10E00AE	65	143	287,5	186	123	1,5	13,5	145	4	M16	10,1	107
DN 80	3"	PN16-40	LST11F00CC	LST11F00AE	76	152	287,5	200	138	3	21	160	8	M16	13	120
DN100	4"	PN10-16	LST12E00CC	LST12E00AE	96	168	322	220	158	2,5	17	180	8	M16	19,7	152

Kugelhahn STARK Wafer PN 16-40 aus Carbonstahl - werkstoffe -

WERKSTOFFE - B.O.M
Nr	Beschreibung	Ausführung - Carbonstahl	Ausführung - Edelstahl
1	Gehäuse	ASTM A216 WCB	ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
2	Gewindering	ASTM A216 WCB	ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
3	Kugel	ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)	ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4	Spindel	ASTM A276 316	ASTM A276 316
5	Sitz	PTFE + 15% GLASFASERVERSTÄRKT	PTFE + 15% GLASFASERVERSTÄRKT
6	Dichtung Gehäuse-Endstück	GRAPHIT	GRAPHIT
7	Untere Dichtung	PTFE	PTFE
8	V-Packung	PTFE	PTFE
9	O-Ring Spindel	FKM	FKM
10	Haltering	304 s.s.	304 s.s.
11	Spindelmutter
12	Federring
13	Antistatische Vorrichtung	EDELSTAHL	EDELSTAHL
14	Hebelsperre	304 s.s.	304 s.s.
15	Hebel	EDELSTAHL	EDELSTAHL

ZERTIFIKATE

ATEX - Ball Valves

PED

UKCA

ANLEITUNG

ATEX MANUAL 8_0486
