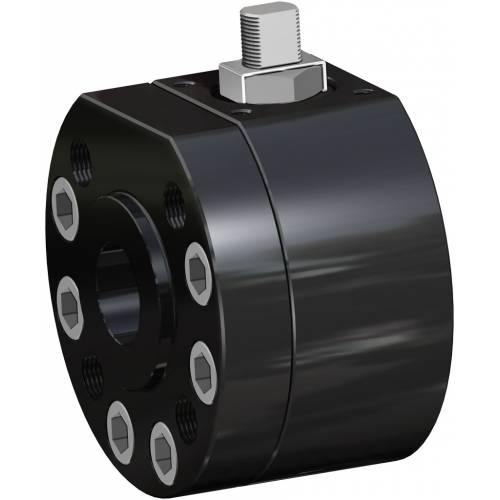

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl

Makro Kugelhähne

Kategorie MAGNUM

Unterkategorie MAGNUM Split Wafer

Familie MAGNUM Split Wafer PN 63-100 ANSI 600

KONFIGURIEREN Steuerung

INFORMATIONEN ANFORDERN

SEITE DRUCKEN

KATALOG HERUNTERLADEN MAGNUM SPLIT WAFER

CODE-DECODIERUNG

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl - vorteile -

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur

2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring

3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen

4. Tellerfedern an der Spindeldichtung
Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können

5. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist

Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellung
Längere Lebensdauer der Armatur
Niedrigeres Antriebsmoment

Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, aus nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe

Der gesamte Produktionsprozess findet hausintern bei OMAL statt
Höchste Kontrolle in allen Verarbeitungsphasen
Durch Kunden angeforderte Spezialausführungen können rasch geliefert werden

Fire-Safe-Zertifikat
Garantierte Dichte der Armatur auch im Brandfall

ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung

Zertifikat TA LUFT Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen

Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte

Zertifikat bis SIL 3
Hohe Funktionssicherheit

STANDARDAUSFÜHRUNG
• Schwimmend gelagerte Kugel, voller Durchgang
• Weichsitz: DEVLON
• Normen für Flanschanschlüsse: EN1092-1, ASME B16.5
• Betriebstemperaturen siehe Temperatur-/Druckdiagramm
• Druckklasse: PN 63-100; ANSI 600
• Dichtungsklasse: EN12266-1 Leckrate A
• Betriebsmedien: Erdölprodukte, selbstschmierende Medien (flüssig und gasförmig), sofern sie mit den Werkstoffen kompatibel sind. Für nicht-selbstschmierende Medien (Wasser, …) oder andere Anwendungen wenden Sie sich an das Vertriebsbüro.
• Antistatische Vorrichtung EN12266-2
• Spindeldichtung: V-Packung serienmäßig aus Modified PTFE
• Zusätzliche Spindeldichtung mit O-Ring FKM
• Anti-Blow-Out-Spindel
• Bohrung Antriebsplatte für Stellantrieb gemäß Norm ISO 5211
• Schließwinkel >7°
• Oberflächenbehandlung: brüniert

SONDERAUSFÜHRUNGEN AUF ANFRAGE
• Ausführung für Temperaturen -40 C° in LF2
• Für andere Flanscharten wenden Sie sich bitte an unsere Verkaufsabteilung.
• Dichtungen aus: PTFE glasfaserverstärkt (PTFE-GF), PTFE kohlenstofffaserverstärkt (PTFE-CF). Für andere Werkstoffe bitte Kontakt mit unserer Verkaufsabteilung aufnehmen
• Einwegausführung mit Druckausgleichsöffnung in der Kugel
• Edelstahlhebel
• Muttern und Spindelfedern aus Edelstahl
• Für Sonderausführungen mit anderen Werkstoffen (Gehäuse/Kugel/Spindel) wenden Sie sich bitte an unsere Verkaufsabteilung
• Oberflächenbehandlung: Weißverzinkung, Epoxidlackbeschichtung (für andere Behandlungen wenden Sie sich bitte an unsere Verkaufsabteilung).
• ATEX-Kennzeichnung und entsprechendes Zertifikat AUF ANFRAGE

ZERTIFIZIERUNGEN
• In Einklang mit der EU-Richtlinie 2014/68/EU PED; Flüchtige Emissionen ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• Funktionales Sicherheitsniveau bis SIL 3 nach IEC 61508
• In Einklang mit der EU-Richtlinie ATEX 2014/34/EU; Atex-Zertifikat AUF ANFRAGE

KONSTRUKTIONSNORMEN
• Gehäusestärken gemäß: ASME B16.34, ASME VIII div.1, EN 12516.
• Werkstoffe und Nennweiten gemäß ASME B16.34 für ANSI-Kugelhähne und EN 12516 für PN-Kugelhähne

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl - abmessungen -

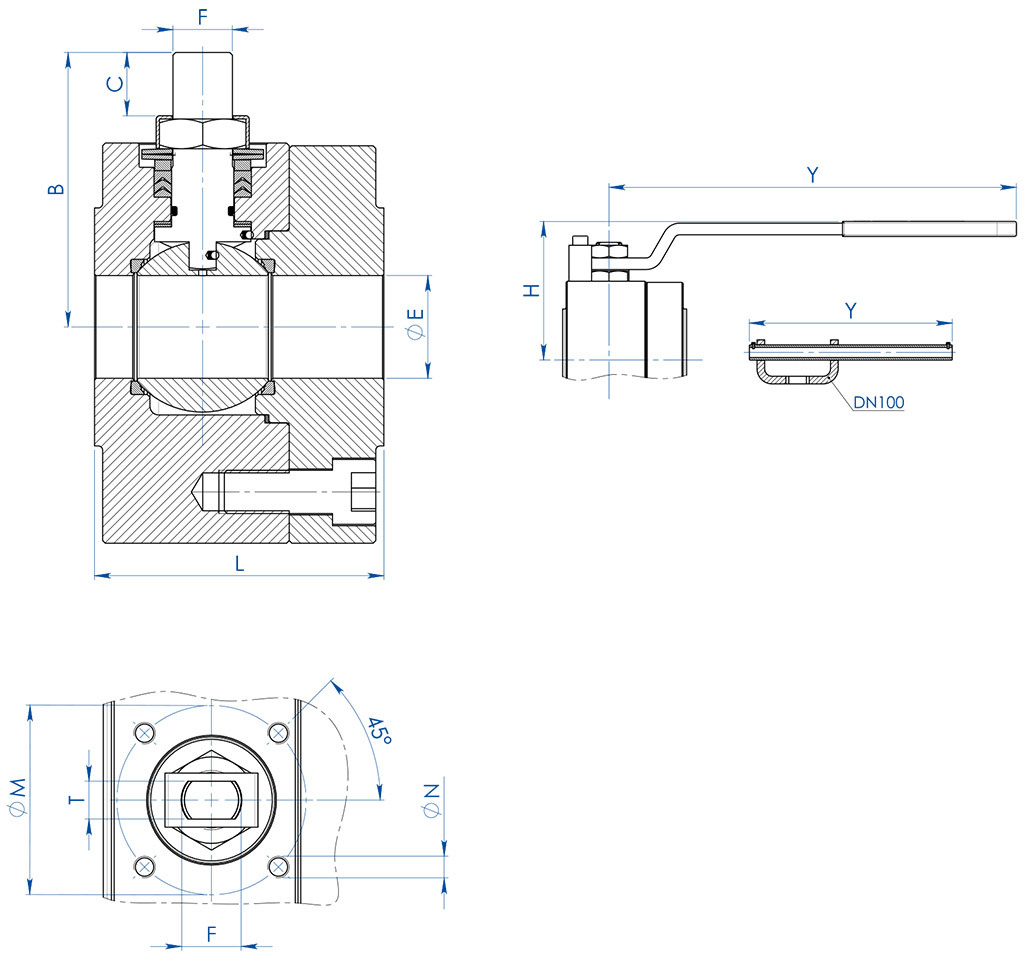

ABMESSUNGEN
MASSE		∅E	L	B	C	ATT.ISO	∅M	∅N	F/T	H	Y	HEBEL-KIT
DN [mm]	[Zoll]	∅E	L	B	C	ATT.ISO	∅M	∅N	F/T	H	Y	HEBEL-KIT
DN 15	1/2"	13	68	54,5	95	F04	42	M5	12/8	80	150	KLV58006
DN 20	3/4"	19	72	57,5	95	F04	42	M5	12/8	83	150	KLV58006
DN 25	1"	25	87	71,5	14,6	F05	50	M6	16/10	95	275	KLV58008
DN 32	1" 1/4	32	92	76,5	14,6	F05	50	M6	16/10	100	275	KLV58008
DN 40	1" 1/2	38	107	98,5	20,4	F07	70	M8	22/14	120	350	KLV58010
DN 50	2"	51	115	107,5	20,4	F07	70	M8	22/14	129	350	KLV58010
DN 65	2" 1/2	64	140	144	25,1	F10	102	M10	30/18	180	450	KLV58012
DN 80	3"	76	150	151,5	25,1	F10	102	M10	30/18	188	450	KLV58012
DN 100	4"	102	190	196,5	40,5	F14	140	M16	45/30	233	800	KLV58014

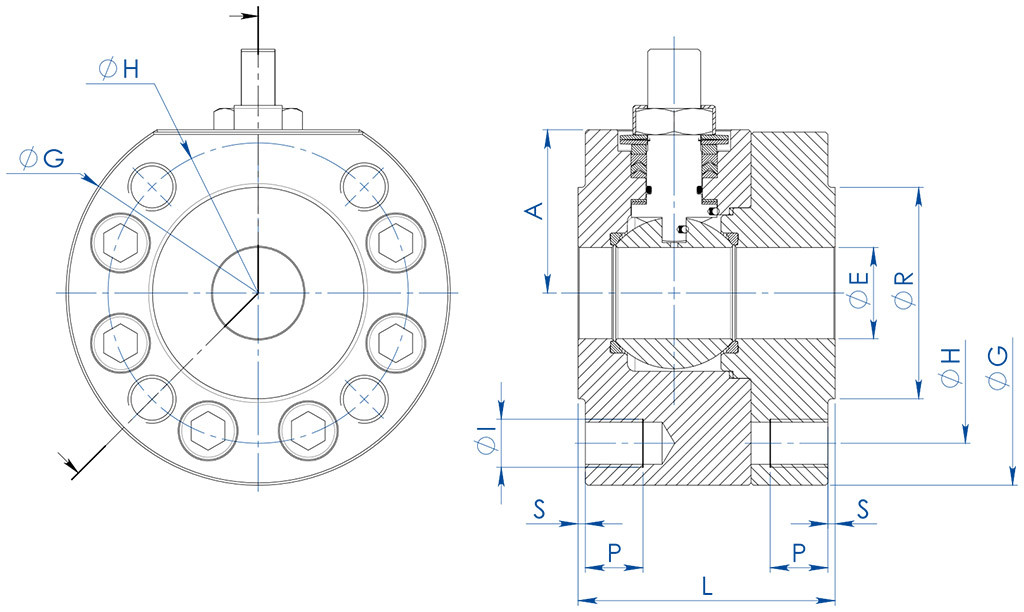

ABMESSUNGEN -PN-
MASSE		PN	A	G	R	S	H	ANZAHL BOHRUNGEN	I	P	Kg	L	DICHTUNGSSATZ
DN [mm]	[Zoll]	PN	A	G	R	S	H	ANZAHL BOHRUNGEN	I	P	Kg	L	DICHTUNGSSATZ
DN 15	1/2"	PN 63-100	40	95	45	2	75	4	M12	16	4,2	68	KGBV472040
DN 20	3/4"	PN 63-100	45	115	58	2	90	4	M16	20	6,7	72	KGBV472050
DN 25	1"	PN 63-100	50	125	68	2	100	4	M16	20	6,9	87	KGBV472060
DN 32	1" 1/4	PN 63-100	55	145	78	2	110	4	M20	24	9,3	92	KGBV472070
DN 40	1" 1/2	PN 63-100	68	160	88	3	125	4	M20	24	13,5	107	KGBV472080
DN 50	2"	PN 63	79	170	102	3	135	4	M20	24	16,5	115	KGBV472090
DN 50	2"	PN 100	79	185	102	3	145	4	M24	28	19,5	115	KGBV472090
DN 65	2" 1/2	PN 63	94	208	122	3	160	8	M20	25	29,5	140	KGBV472100
DN 65	2" 1/2	PN 100	101	220	122	3	170	8	M24	30	33,2	140	KGBV472100
DN 80	3"	PN 63	101,5	220	138	3	170	8	M20	25	34,9	150	KGBV472110
DN 80	3"	PN 100	108,5	235	138	3	180	8	M24	30	40,3	150	KGBV472110
DN 100	4"	PN 63	123	275	162	3	200	8	M24	30	67,5	190	KGBV472120
DN 100	4"	PN 100	123	275	162	3	210	8	M27	32	67,2	190	KGBV472120

ABMESSUNGEN -ANSI-
MASSE		ANSI	A	G	R	S	H	ANZAHL BOHRUNGEN	I	P	Kg	L	DICHTUNGSSATZ
DN [mm]	[Zoll]	ANSI	A	G	R	S	H	ANZAHL BOHRUNGEN	I	P	Kg	L	DICHTUNGSSATZ
DN 15	1/2"	ANSI 600	40	95	35,1	6,4	66,5	4	1/2”UNC	16	4,1	68	KGBV472040
DN 20	3/4"	ANSI 600	45	115	42,9	6,4	82,6	4	5/8”UNC	20	4,4	72	KGBV472050
DN 25	1"	ANSI 600	50	125	50,8	6,4	88,9	4	5/8”UNC	20	6,3	87	KGBV472060
DN 32	1" 1/4	ANSI 600	55	135	63,5	6,4	98,6	4	5/8”UNC	20	7,6	92	KGBV472070
DN 40	1" 1/2	ANSI 600	68	155	73	6,4	114,3	4	3/4”UNC	24	11,2	107	KGBV472080
DN 50	2"	ANSI 600	79	170	91,9	6,4	127	8	5/8”UNC	20	15,5	115	KGBV472090
DN 65	2" 1/2	ANSI 600	94	208	104,6	6,4	149,4	8	3/4”UNC	25	28,3	140	KGBV472100
DN 80	3"	ANSI 600	101,5	220	127	6,4	168,1	8	3/4”UNC	25	33,8	150	KGBV472110
DN 100	4"	ANSI 600	126	279	157,2	6,4	215,9	8	7/8”UNC	30	68,2	190	KGBV472120

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl - werkstoffe -

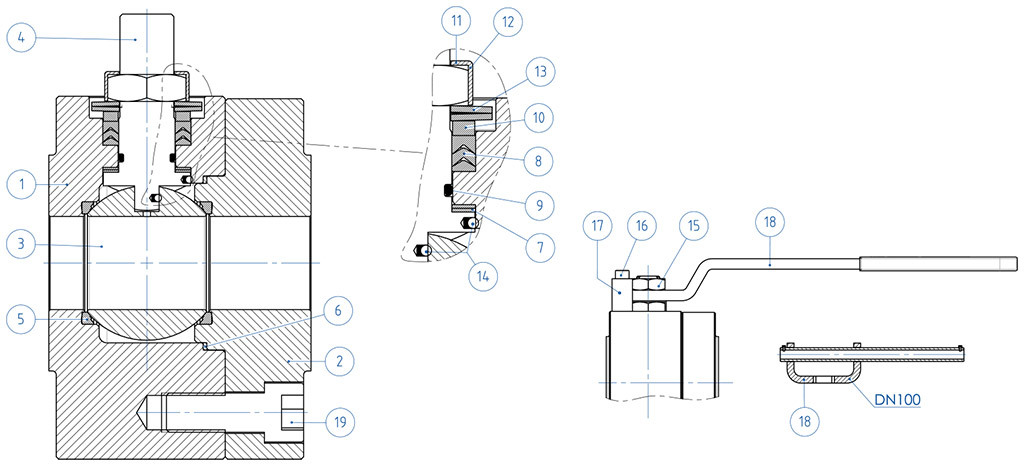

WERKSTOFFE SPLIT WAFER PN63-100 ANSI 600 Carbonstahl
Nr	Beschreibung	A105 Carbonstahl	A350 LF2 Carbonstahl
1	Gehäuse	ASTM A105	ASTM A350 LF2
2	Gewindering
3	Kugel	ASTM A351 CF8() (1.4308/Gx5CrNi19-10) (*)
4	Spindel	A564 TP.630 (17-4PH)
5*	Sitz	DEVLON (.)
6*	Dichtung Gehäuse-Gewindering	GRAFOIL
7*	Untere Spindeldichtung	PTFE Modified (.) •
8*	V-Packung	PTFE Modified (.)
9*	O-Ring Spindel	FKM (.)
10	Haltering	Verzinkter Carbonstahl (x) (1)
11	Gewindemutterbefestigungsplatte	304 S.S.
12	Spindelmutter	Verzinkter Carbonstahl (x) (x)
13	Tellerfedern	Verzinkter Carbonstahl (x) (xx)
14	Antistatische Vorrichtung	316 S.S.
15	Spezialschraube Gehäuse-Gewindering	A2.70 (304 S.S.)
16	Gegenmutter	Verzinkter Carbonstahl (x)
17	Befestigungsschraube	A2-70 (304 S.S.)
18	Feststellvorrichtung	Verzinkter Carbonstahl (x)
19	Hebel	Fe37 verzinkt (x)
* Bestandteile des Dichtungssatzes

Auf Anfrage erhältlich in:
(*): A351 CF8M
(**): für ≤DN32 nur in CF8M
(x): 304 s.s.
(xx): 301 s.s.
• : für ≤DN32 nur in DEVLON
(1) erhältlich: Für DN100 nur in 304
(.) erhältlich: Weitere Werkstoffe auf Anfrage erhältlich

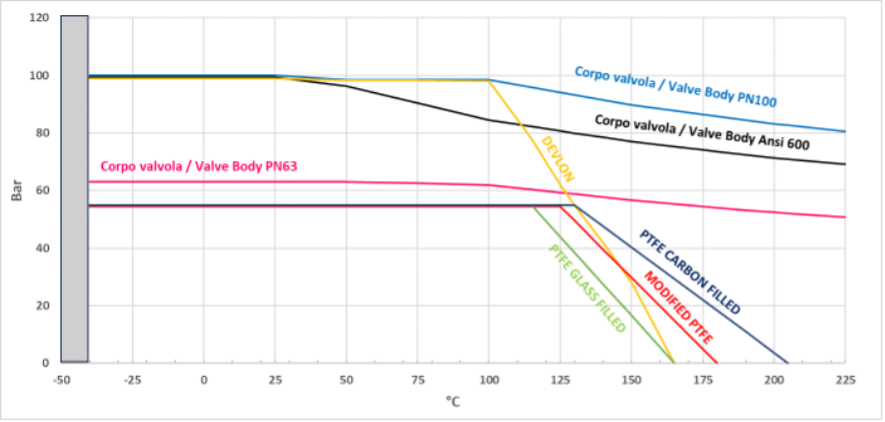

Druck-/Temperaturdiagramm für Armaturen mit Carbonstahlgehäuse

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl - diagramme und anlaufmomente - Druck-/Temperaturdiagramm für Armaturen mit Carbonstahlgehäuse

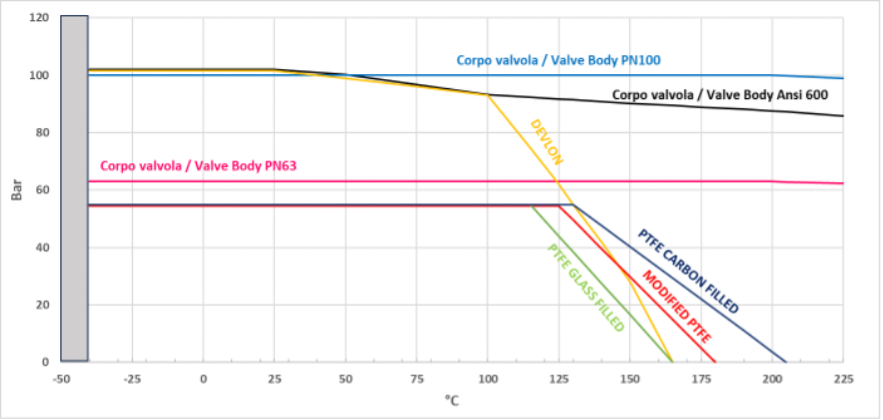

Druck-/Temperaturdiagramm für Armaturen mit Edelstahlgehäuse

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl - diagramme und anlaufmomente - Druck-/Temperaturdiagramm für Armaturen mit Edelstahlgehäuse

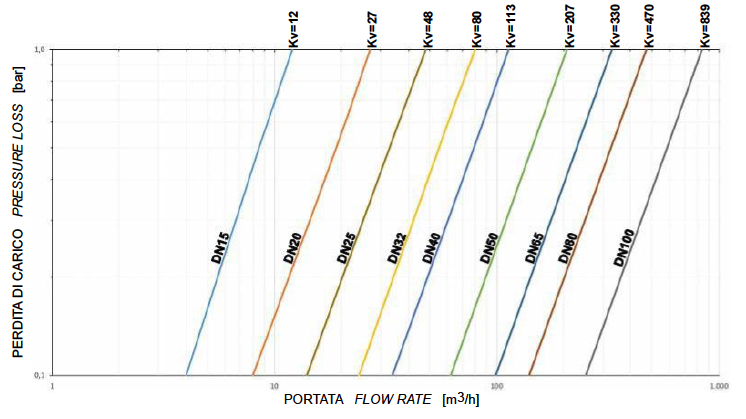

Durchflussrate/Druckverlust und Nennkoeffizient Kv

Kugelhahn MAGNUM Split Wafer PN 63-100 ANSI 600 aus Carbonstahl - diagramme und anlaufmomente - Durchflussrate/Druckverlust und Nennkoeffizient Kv

Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15°C), der einen Druckabfall von 1 bar verursacht.

Die Abmessungen der pneumatischen Antriebe wurden unter Berücksichtigung eines Mindestversorgungsdrucks von 5,6 barg festgelegt.

GEFÜHRTE VERLÄNGERUNG AUS GUSSSTAHL MIT HEBEL

WERKSTOFFE
TEILE-Nr	BESCHREIBUNG	WERKSTOFF
1	Verlängerung	AISI304 S.S.
2	Zapfen	AISI 430 F
3	Buchse	DELRIN
4	O-RING	NBR
5	Hebel	Fe 37 galvanisiert (*)
6	Mutter	galvanisierter Carbonstahl (*)
7	Hebelsperre	galvanisierter Carbonstahl (*)
8	Schraube Hebelsperre	A2-70
9	Abstandhalter	PTFE Kohlenstoff gefüllt

(*): Auf Anfrage in Edelstahl 304 erhältlich.

ABMESSUNGEN
ISO VENTIL	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

GEFÜHRTE VERLÄNGERUNG AUS GUSSSTAHL FÜR STELLANTRIEB

WERKSTOFFE
TEILE-Nr	BESCHREIBUNG	WERKSTOFF
1	Verlängerung	ASTM A351 CF8M
2	Zapfen	AISI 430 F
3	Buchse	DELRIN
4	O-RING	NBR

HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

GEFÜHRTE VERLÄNGERUNG, MIT HEBEL VERSCHWEISST

WERKSTOFFE
PART. N°	BESCHREIBUNG	WERKSTOFF
1	Verlängerung	304 s.s.
2	Zapfen	AISI 430 F
3	Buchse	DELRIN
4	O-Ring	NBR
5	Hebel	Fe 37 galvanisiert (*)
6	Mutter	galvanisierter Carbonstahl (*)
7	Hebelsperre	galvanisierter Carbonstahl (*)
8	Schraube Hebelsperre	A2-70
9	Mutter Hebelsperre	A2-70 (**)
10	Abstandhalter	PTFE Kohlenstoff gefüllt

(*): auf Anfrage in Edelstahl 304 erhältlich.
(**): nicht vorhanden bei Ventilen mit ISO F04-Anschluss.

ABMESSUNGEN
ISO VENTIL	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

GEFÜHRTE VERLÄNGERUNG, VERSCHWEISST, FÜR ANTRIEB

WERKSTOFFE
TEILE-Nr	BESCHREIBUNG	WERKSTOFF
1	Verlängerung	304 S.S.
2	Zapfen	AISI 430 F
3	Buchse	DELRIN
4	O-RING	NBR

HINWEIS: Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.

VERLÄNGERUNG MIT ZUSÄTZLICHER DICHTUNG

WERKSTOFFE
TEILE-Nr	BESCHREIBUNG	WERKSTOFF
1	Verlängerung	304 s.s.
2	Zapfen	AA564 TP.630 (17-4ph)
3	Gleitring	TFM1600
4	O-Ring	FKM
5	V-Ring-Dichtpackung	TFM1600
6	Haltering	304 s.s.
7	Tellerfedern	50CrV4 Verzinkt
8	Spindelmutter	UNI 3740-1 6S Verzinkt
9	Gewindemutterbefestigungsplatte	304 s.s.
10	Dichtung	GRAFOIL

ABMESSUNGEN
ISO VENTIL	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
