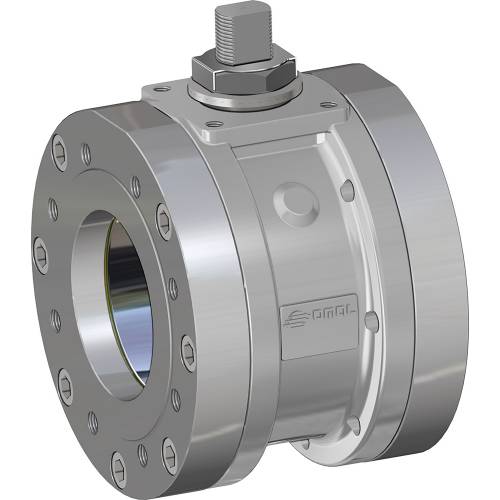

Familie MAGNUM Split Wafer PN 16-40 ANSI 150-300 Gussstahl rostfrei

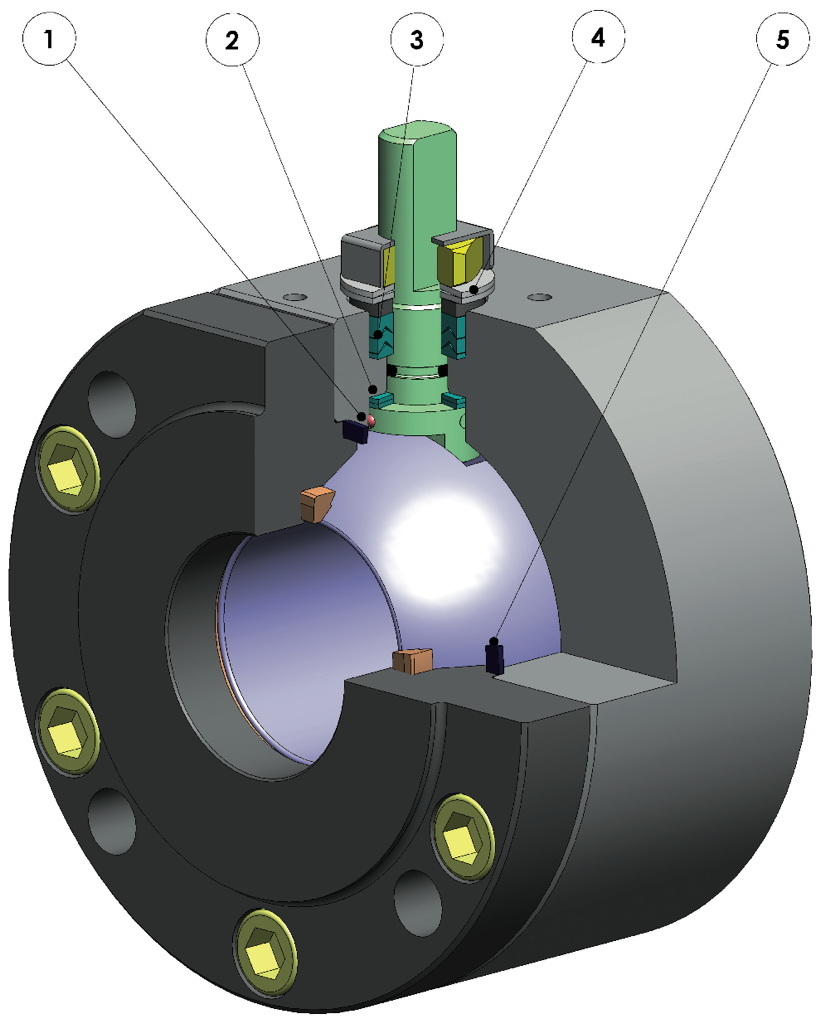

1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur
2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring
3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen
4. Tellerfedern an der Spindeldichtung
Gleichen Spiel aus, welches durch den Verschleiß auf Grund der halbkreisförmigen Drehung der Welle entsteht und vermeiden so Leckagen nach außen
Halten die Chevron-Dichtungen (V-Packung) unter Spannung, wobei Leckagen nach außen vermieden werden, die durch den Einsatz bei verschiedenen Temperaturen entstehen können
5. Elastische Grafitdichtung
Gewährleistet Dichte nach außen, unabhängig von Temperaturschwankungen, denen die Armatur ausgesetzt ist
Genauere Achseneinstellung durch die Bearbeitung vom Rohteil zum Fertigteil in einer einzigen Stellung
Längere Lebensdauer der Armatur
Niedrigeres Antriebsmoment
Gehäuse der Armatur bei der Standardausführung aus Carbonstahl, aus nach NACE-Zertifizierung genormten Werkstoffen gefertigt
Garantiert höhere Korrosionsbeständigkeit
Höhere Dehnbarkeit der Werkstoffe
Der gesamte Produktionsprozess findet hausintern bei OMAL statt
Höchste Kontrolle in allen Verarbeitungsphasen
Durch Kunden angeforderte Spezialausführungen können rasch geliefert werden
Fire-Safe-Zertifikat
Garantierte Dichte der Armatur auch im Brandfall
ATEX-Zertifikat
Gestattet die Einrichtung in explosionsgefährdeter Umgebung
Zertifikat TA LUFT Flüchtige Emissionen
Gewährleistet höhere Dichtungssicherheit nach außen
Zertifikat EU/PED
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte
Zertifikat bis SIL 3
Hohe Funktionssicherheit

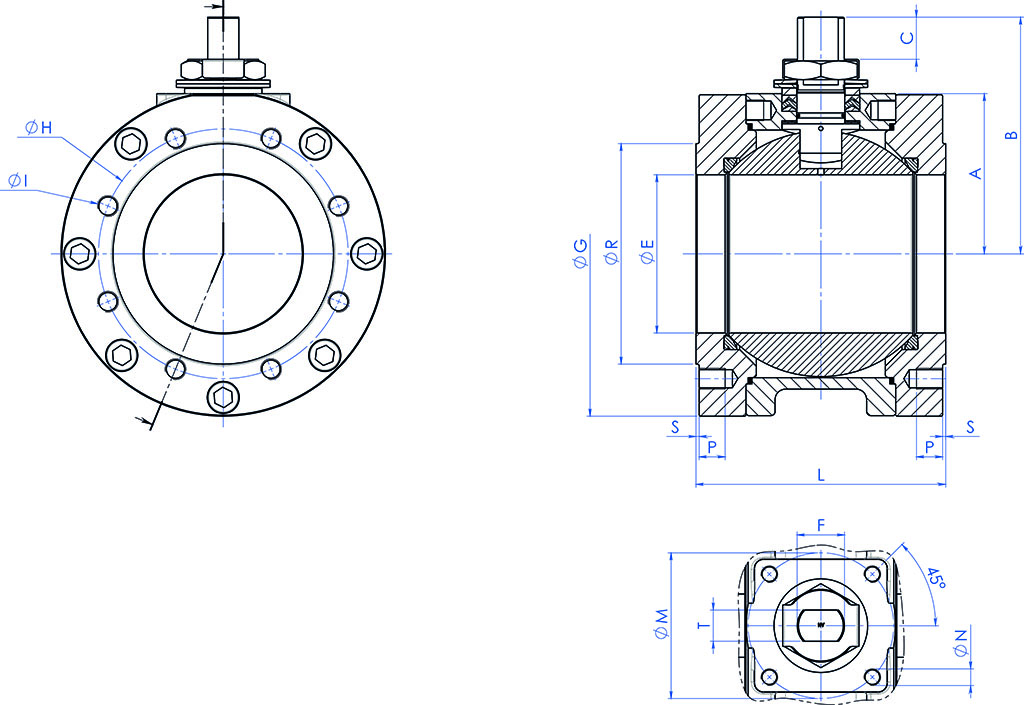

ABMESSUNGEN BLANKE ACHSE -PN- | ||||||||||||||||||||
BAUGRÖSSE | PN | ØE | A | B | C | ØG | ØR | S | ØH | ANZAHL BOHRUNGEN | ØI | P | F/T | ISO-ZERT. | ØM | ØN | L | Kg | Dichtungssatz | |
DN [mm] | [Zoll] | |||||||||||||||||||
DN 150 | 6" | PN16 | 152 | 154 | 227,5 | 40,5 | 332 | 212 | 3 | 240 | 8 | M20 | 25 | 45/30 | F14 | 140 | M16 | 240 | 84,4 | KGBV485140 |
DN 150 | 6" | PN25-40 | 152 | 154 | 227,5 | 40,5 | 332 | 218 | 3 | 250 | 8 | M24 | 24 | 45/30 | F14 | 140 | M16 | 240 | 86,6 | KGBV48514D |
DN 200 | 8" | PN16 | 188 | 188 | 274 | 44,8 | 396 | 268 | 3 | 295 | 12 | M20 | 30 | 52/35 | F14 | 140 | M16 | 314 | 151,0 | KGBV485150 |
DN 200 | 8" | PN25 | 203 | 188 | 274 | 44,8 | 396 | 278 | 3 | 310 | 12 | M24 | 30 | 52/35 | F14 | 140 | M16 | 314 | 155,7 | KGBV485150 |
ABMESSUNGEN BLANKE ACHSE -ANSI- | ||||||||||||||||||||
BAUGRÖSSE | ANSI | ØE | A | B | C | ØG | ØR | S | ØH | ANZAHL BOHRUNGEN | ØI | P | F/T | ISO-ZERT. | ØM | ØN | L | Kg | Dichtungssatz | |
DN [mm] | [Zoll] | |||||||||||||||||||
DN 150 | 6" | ANSI150 | 152 | 154 | 227,5 | 40,5 | 332 | 215,9 | 1,6 | 241,3 | 8 | 3/4"UNC | 25 | 45/30 | F14 | 140 | M16 | 240 | 85,4 | KGBV485140 |
DN 150 | 6" | ANSI300 | 152 | 154 | 227,5 | 40,5 | 332 | 215,9 | 1,6 | 269,7 | 12 | 3/4"UNC | 25 | 45/30 | F14 | 140 | M16 | 240 | 87,2 | KGBV48514D |
DN 200 | 8" | ANSI150 | 203 | 188 | 274 | 44,8 | 396 | 269,7 | 1,6 | 298,4 | 8 | 3/4"UNC | 30 | 52/35 | F14 | 140 | M16 | 314 | 152,9 | KGBV485150 |

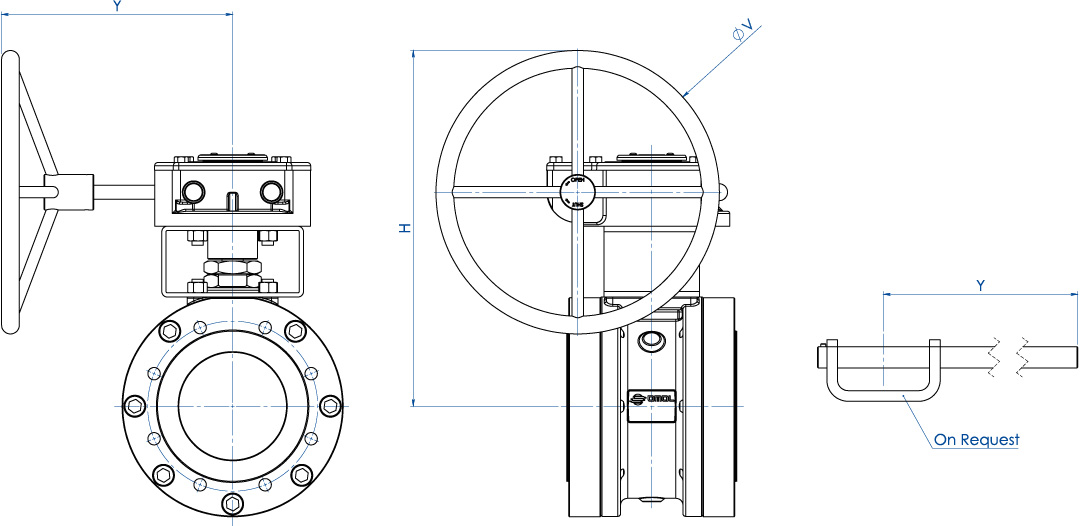

ABMESSUNGEN DRUCKMINDERER -PN- | |||||||
BAUGRÖSSE | PN | H | Y | ØV | Kg | Hebel-Kit | |
DN [mm] | [Zoll] | ||||||
DN 150 | 6" | PN16 | 522 | 326 | 400 | 126 | --- |
DN 150 | 6" | PN25-40 | 522 | 347 | 600 | 147 | --- |
DN 200 | 8" | PN16 | 516 | 347 | 500 | 200 | --- |
DN 200 | 8" | PN25 | 516 | 347 | 500 | 200 | --- |
ABMESSUNGEN DRUCKMINDERER -ANSI- | |||||||
BAUGRÖSSE | ANSI | H | Y | ØV | Kg | Hebel-Kit | |
DN [mm] | [Zoll] | ||||||
DN 150 | 6" | ANSI150 | 522 | 326 | 400 | 126 | --- |
DN 150 | 6" | ANSI300 | 522 | 347 | 600 | 147 | --- |
DN 200 | 8" | ANSI150 | 516 | 347 | 500 | 200 | --- |

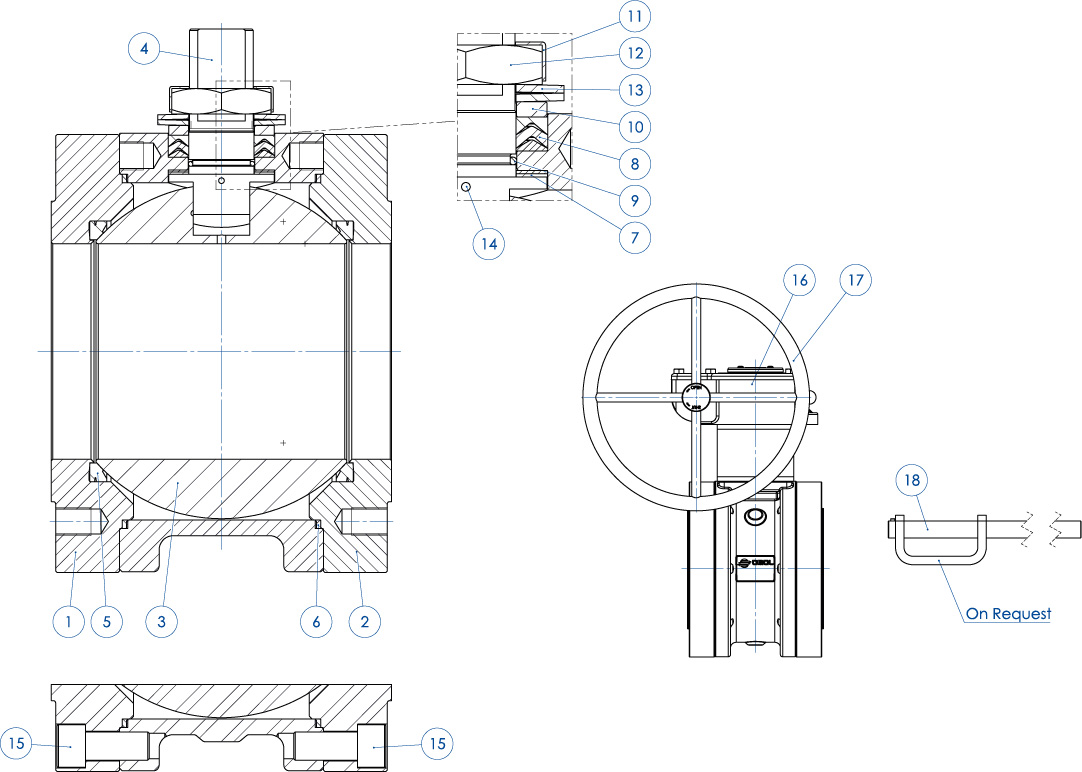

WERKSTOFFE PN16-40 ANSI 150-300 GUSSSTAHL | ||
Nr. | BESCHREIBUNG | CF8M EDELSTAHL |
1 | Gehäuse | ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2) |
2 | Gewindering | ASTM A182 F316 / A479TP.316 (1.4401 / X5CrNiMo17-12-2) |
3 | Kugel | ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2) |
4 | Spindel | A564 TP.630 (17-4PH) |
5* | Sitz | Modified PTFE (.) (2) |
6* | Dichtung Gehäuse-Gewindering | GRAFOIL |
7* | Untere Spindeldichtung | Modified PTFE (.) |
8* | V-Ring-Dichtpackung | Modified PTFE (.) |
9* | O-Ring Spindel | FKM (.) |
10 | Haltering | 304 S.S. |
11 | Gewindemutterbefestigungsplatte | 304 S.S. |
12 | Spindelmutter | Verzinkter Carbonstahl (x) |
13 | Tellerfedern | Verzinkter Carbonstahl (xx) |
14 | Antistatische Vorrichtung | 316 S.S. |
15 | Spezialschraube Gehäuse-Gewindering | A2.70 (304 S.S) |
16 | Druckminderer | Gusseisen (beschichtet) |
17 | Handrad | Carbon steel painted |
18 | Hebel | Fe37 verzinkt (x) |
* Bestandteile des Dichtungssatzes |
WERKSTOFFE | ||
TEILE-Nr | BESCHREIBUNG | WERKSTOFF |
1 | Verlängerung | AISI304 S.S. |
2 | Zapfen | AISI 430 F |
3 | Buchse | DELRIN |
4 | O-RING | NBR |
5 | Hebel | Fe 37 galvanisiert (*) |
6 | Mutter | galvanisierter Carbonstahl (*) |
7 | Hebelsperre | galvanisierter Carbonstahl (*) |
8 | Schraube Hebelsperre | A2-70 |
9 | Abstandhalter | PTFE Kohlenstoff gefüllt |
(*): Auf Anfrage in Edelstahl 304 erhältlich.
ABMESSUNGEN | |||||||
ISO VENTIL | ØA | ØB | ØM | ØN | F/T | X | Y |
F03 | 36 | 5,5 | 36 | 5,5 | 10/6 | 38,5 | 141,5 |
F04 | 42 | 5,5 | 42 | M5 | 12/8 | 45,5 | 151,5 |
F05 | 50 | 6,5 | 50 | 6,5 | 16/10 | 48,5 | 276,5 |
F07 | 70 | 8,5 | 70 | 8,5 | 22/14 | 57,5 | 351,5 |
F10 | 102 | 11 | 102 | 11 | 30/18 | 79,5 | 451,5 |
HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.
WERKSTOFFE | ||
TEILE-Nr | BESCHREIBUNG | WERKSTOFF |
1 | Verlängerung | ASTM A351 CF8M |
2 | Zapfen | AISI 430 F |
3 | Buchse | DELRIN |
4 | O-RING | NBR |
HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.
WERKSTOFFE | ||
PART. N° | BESCHREIBUNG | WERKSTOFF |
1 | Verlängerung | 304 s.s. |
2 | Zapfen | AISI 430 F |
3 | Buchse | DELRIN |
4 | O-Ring | NBR |
5 | Hebel | Fe 37 galvanisiert (*) |
6 | Mutter | galvanisierter Carbonstahl (*) |
7 | Hebelsperre | galvanisierter Carbonstahl (*) |
8 | Schraube Hebelsperre | A2-70 |
9 | Mutter Hebelsperre | A2-70 (**) |
10 | Abstandhalter | PTFE Kohlenstoff gefüllt |
(*): auf Anfrage in Edelstahl 304 erhältlich.
(**): nicht vorhanden bei Ventilen mit ISO F04-Anschluss.
ABMESSUNGEN | |||||||
ISO VENTIL | ØA | ØB | ØM | ØN | F/T | X | Y |
F03 | 36 | 5,5 | 36 | 5,5 | 10/6 | 38,5 | 141,5 |
F04 | 42 | 5,5 | 42 | M5 | 12/8 | 45,5 | 151,5 |
F05 | 50 | 6,5 | 50 | 6,5 | 16/10 | 48,5 | 276,5 |
F07 | 70 | 9 | 70 | 9 | 22/14 | 57,5 | 351,5 |
F10 | 102 | 11 | 102 | 11 | 30/18 | 79,5 | 451,5 |
HINWEIS:Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.
WERKSTOFFE | ||
TEILE-Nr | BESCHREIBUNG | WERKSTOFF |
1 | Verlängerung | 304 S.S. |
2 | Zapfen | AISI 430 F |
3 | Buchse | DELRIN |
4 | O-RING | NBR |
HINWEIS: Die Artikelnummer der jeweiligen Verlängerung variiert mit Antriebsart und Ventilanschluss. Bei Bestellung anfordern.
WERKSTOFFE | ||
TEILE-Nr | BESCHREIBUNG | WERKSTOFF |
1 | Verlängerung | 304 s.s. |
2 | Zapfen | AA564 TP.630 (17-4ph) |
3 | Gleitring | TFM1600 |
4 | O-Ring | FKM |
5 | V-Ring-Dichtpackung | TFM1600 |
6 | Haltering | 304 s.s. |
7 | Tellerfedern | 50CrV4 Verzinkt |
8 | Spindelmutter | UNI 3740-1 6S Verzinkt |
9 | Gewindemutterbefestigungsplatte | 304 s.s. |
10 | Dichtung | GRAFOIL |
ABMESSUNGEN | |||||||
ISO VENTIL | ØA | ØB | ØM | ØN | F/T | C | D |
F03 | 36 | 5,5 | 36 | M5 | 10/6 | 20 | 10,2 |
F04 | 42 | 5,5 | 42 | M5 | 12/8 | 26 | 15,1 |
F05 | 50 | 6,5 | 50 | M6 | 16/10 | 35 | 21,2 |
F07 | 70 | 8,5 | 70 | M8 | 22/14 | 47,5 | 28,4 |
F10 | 102 | 10,5 | 102 | M10 | 30/18 | 61 | 35,2 |
