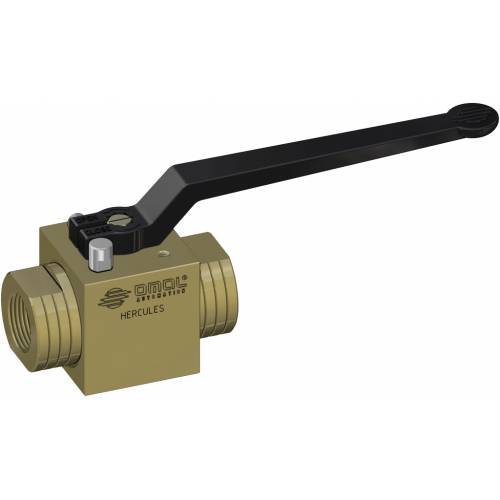

HERCULES handbetätigt aus Carbonstahl

  • vorteile
  • eigenschaften
  • abmessungen
  • werkstoffe
  • diagramme und anlaufmomente
  • dokumente

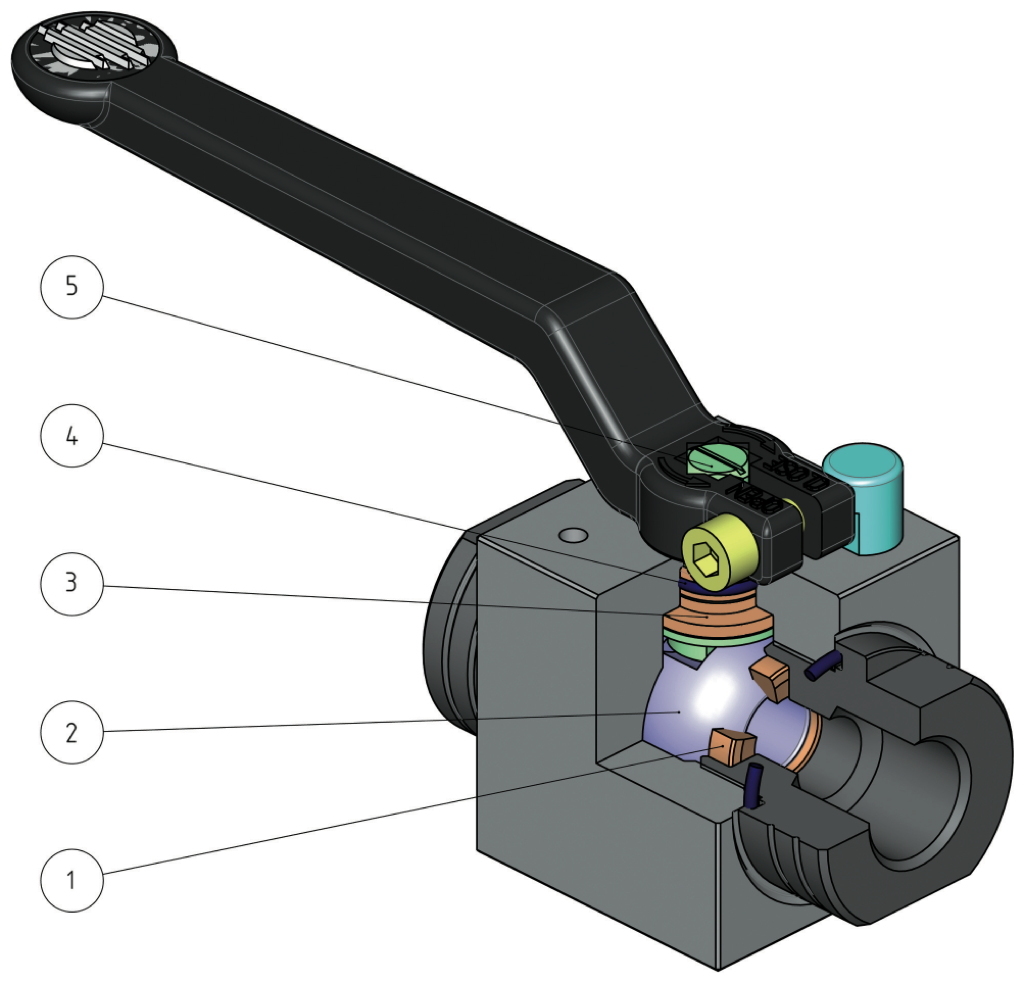

1. „MASTERAMMIDE“-Dichtung*
Geringerer Verschleiß als im Fall von nicht verstärkten Dichtungen
Hohe Belastungsbeständigkeit

2. Edelstahlkugel mit 40μm Hartchrombeschichtung
Längere Lebensdauer durch den geringeren Verschleiß der Kugel

3. Spindelhalterung aus „MASTERAMMIDE“*
Gewährleistet eine perfekte Anpassung der Welle an das Gehäuse, wobei Schwankungen bei Hochdruck vermieden werden
Kein Festfressen

4. Elastomer-O-Ring mit einer Härte von 90 Shore A
Kein Verschleiß durch extrem schnellen Betrieb wird eine hohe Beständigkeit gewährleistet

4. O-Ring mit niedriger Durchlässigkeit „Rapid Gas Decompression“

Gute Beständigkeit gegen explosive Dekompression

5. Spindel aus 17-4 PH H900
Ca. 5 Mal höhere mechanische Belastbarkeit als bei klassischem AISI 316.

5. Gewalzte Spindel

Geringerer Verschleiß der Dichtungen dank der geringen Rauheit (0,4 Mikron Ra) der Spindel, die das Gleiten erleichtert

PED-Zertifikat
Volle Übereinstimmung mit der EU-Sicherheitsrichtlinie für Druckgeräte (für DN > di 25)

*Blend aus Technopolymeren und Aramiden

ALLGEMEINE EIGENSCHAFTEN:
• Gewindeanschlüsse EN ISO 228 oder NPT
• Betriebstemperatur: -20°C bis +100°C mit O-Ring NBR, -20°C bis +130°C mit O-Ring FKM (auf Anfrage)
• Betriebsdruck: PN500/7000 psi DN6, DN8, DN10, DN15 - PN400/6000 psi DN20 e DN25 - PN320/4500 psi DN32, DN40, DN50
• Betriebsmedien: flüssige und gasförmige Medien und andere Medien, sofern kompatibel mit den Konstruktionswerkstoffen.

SONDERAUSFÜHRUNGEN AUF ANFRAGE:

Für andere Anwendungen wenden Sie sich an unsere Verkaufsabteilung

ZERTIFIZIERUNGEN:
In Einklang mit der EU-Richtlinie 2014/68 / EU PED.

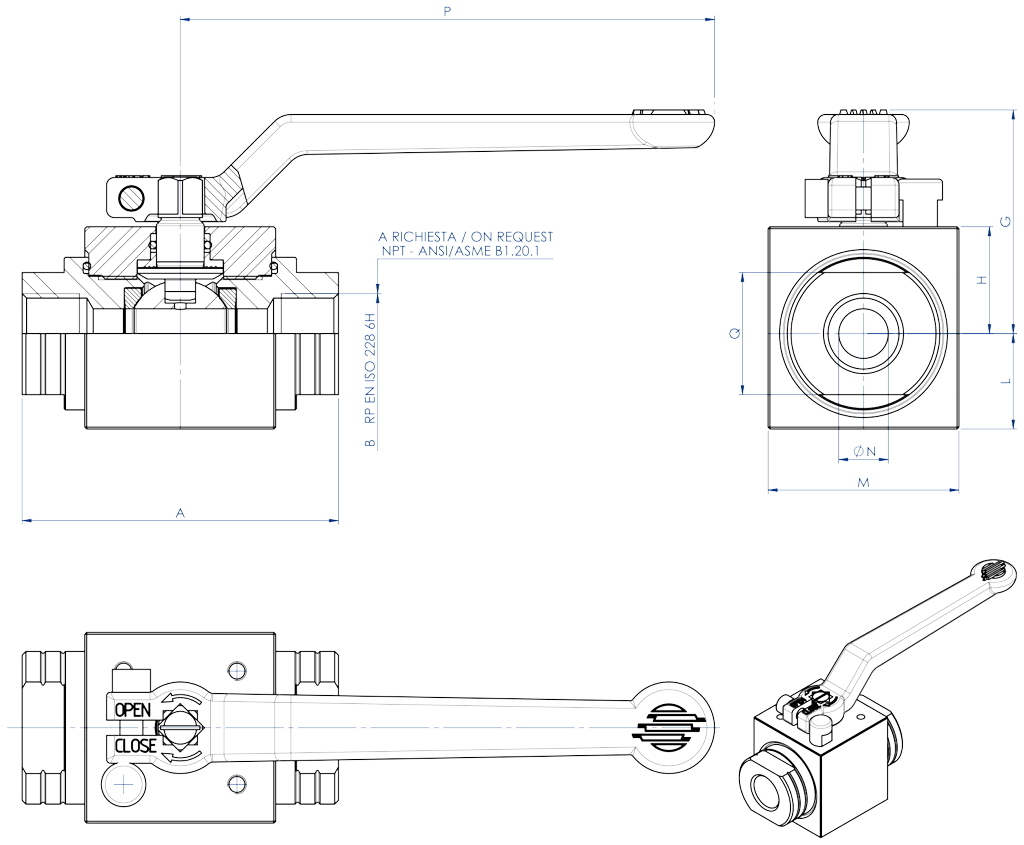

ABMESSUNGEN
BAUGRÖSSE
A
BG
H
L
M
Ø N
P
Ch.Q
DN [mm]
[Zoll]
DN 6
1/8"
69
1/8"
43,1
17
13
30
6
103,5
19
DN 8
1/4"
69
1/4"
43,1
17
13
30
6
103,5
19
DN 10
3/8"
72
3/8"
55,8
25,3
19,7
45
9
140
24
DN 15
1/2"
83
1/2"
58,6
28
25
50
13
140
32
DN 20
3/4"
95
3/4"
67,3
31
27,5
55
19
212
37
DN 25
1"
113
1"
71,3
35
32,5
65
25
212
45
DN 32
1"1/4
111
1"1/4
83,6
42
38
80
32
315
55
DN 40
1"1/2
130
1"1/2
87,6
46
44
90
38
315
65
DN 50
2"
140
2"
102,7
61
59
120
51
315
80

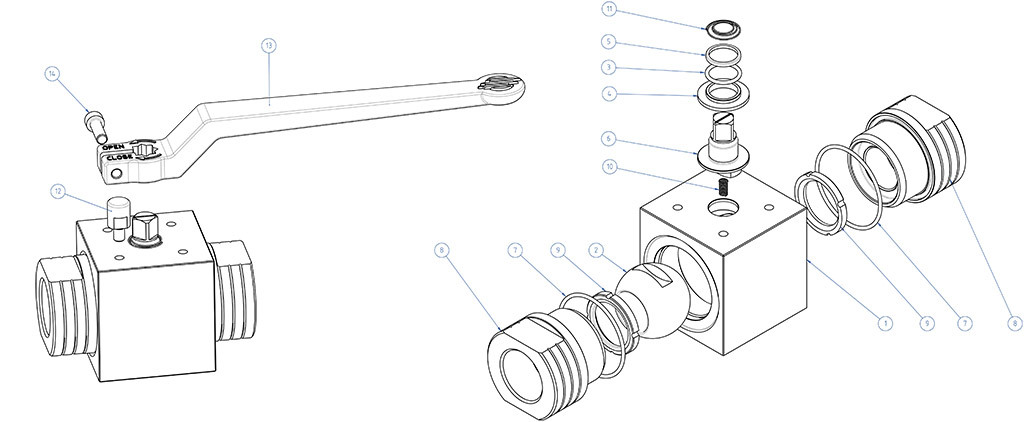

WERKSTOFFE
1
Gehäuse
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) verzinkt
2
Kugel
A217 CA15 / A479 tp. 410 / A182 F6A + hartverchromt
3
O-Ring
NBR (FKM auf Anfrage)
4
Untere Buchse
MASTERAMMIDE (Blend aus Technopolymeren und Aramiden)
5
Obere Buchse
MASTERAMMIDE (Blend aus Technopolymeren und Aramiden)
6
Spindel
A564 Tp 630 (17-4 PH)
7
O-Ring
NBR (FKM auf Anfrage)
8
Muffe
≤DN25: 1.0737 (11SMnPb37) / ASTM A350 LF2;   ≥DN32: 1.0577 (S355J2) / ASTM A350 LF2 verzinkt
9
Sitz
MASTERAMMIDE  (Blend aus Technopolymeren und Aramiden)
10*
Sperre
X5CrNiMo1713 - 316 S.S.
11*
Hebel
EN AB 46100 - AL SI 11 CU (FE) beschichtet
12*
Schraube
A2 - 70
* Bestandteile des Hebelsatzes

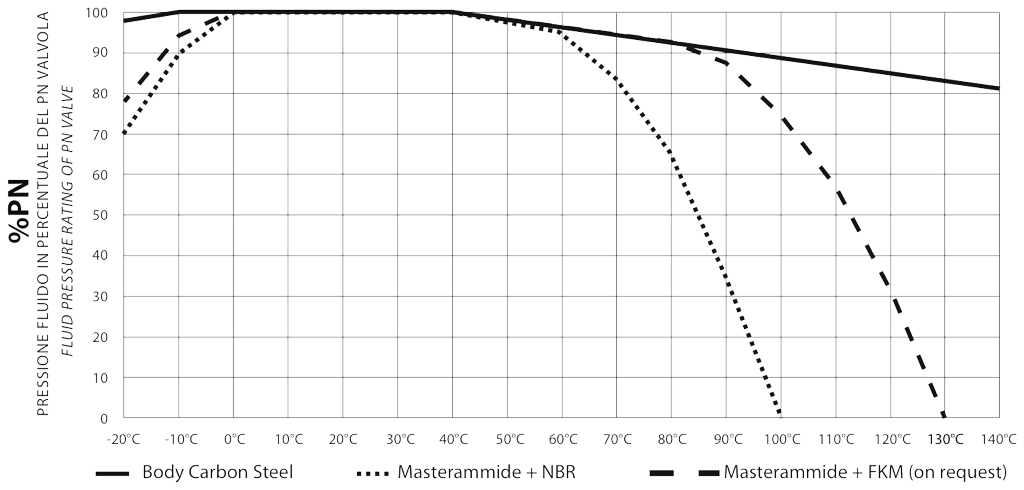

DRUCK-/TEMPERATURDIAGRAMM

DN6, DN8, DN10, DN15PN500/7000 psi
DN20 e DN25PN400/6000 psi
DN32, DN40, DN50PN320/4500 psi

DURCHFLUSS Kv m3/h
PNDN 6
1/8"
DN8
1/4"
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
KV m3/h5,2112060100130170280
Der Kv-Wert ist der Durchflusswert in m3/h (bei einer Wassertemperatur von 15 °C), der einen Druckabfall von 1 bar verursacht
