Absperrklappe Item 494

Absperrklappe Item 494

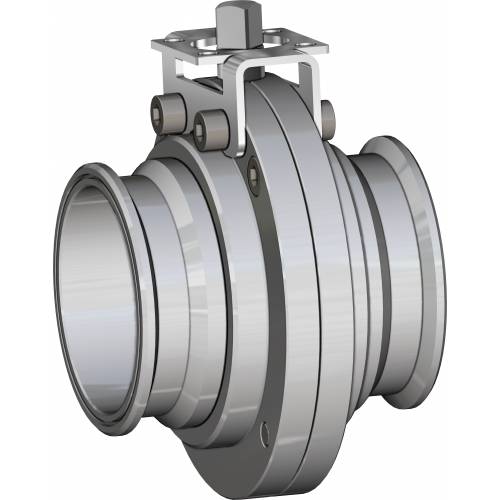

ITEM 494
Absperrklappe, 2-Wege, mit Klemmverbindung

KONFIGURIEREN Steuerung
INFORMATIONEN ANFORDERN
SEITE DRUCKEN
  • eigenschaften
  • abmessungen
  • werkstoffe

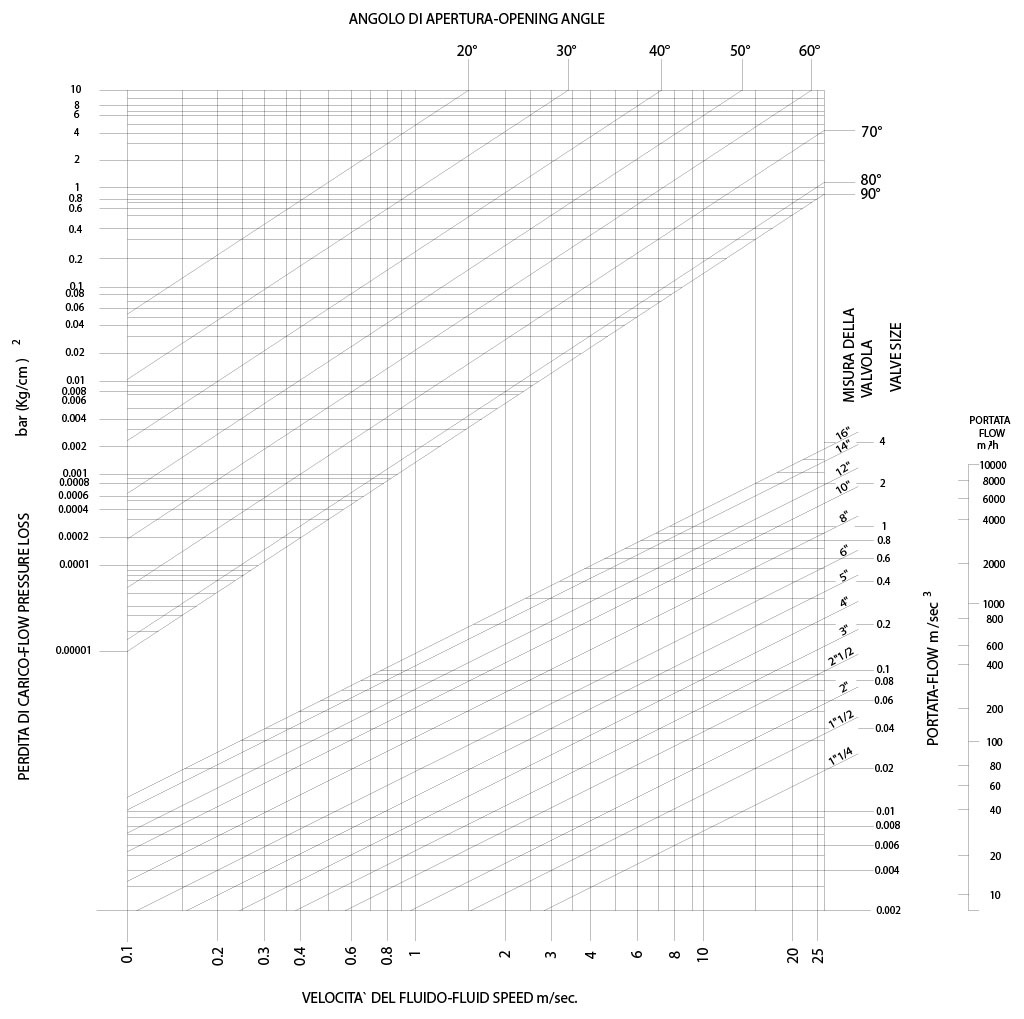

  • diagramme und anlaufmomente

STANDARDAUSFÜHRUNGEN:
- In Gänze aus Edelstahl 304 (Serie 490-492-493) und 316L (Serie 494) hergestellte Absperrklappe.
- Sie ist zur Verwendung bei besonderen hygienischen Anforderungen geeignet.
- Betriebstemperatur: von 0°C bis +150°C
- Betriebsdruck: PN 6
- Betriebsmedien: für Lebensmittelanwendungen.
- Anschlüsse:
      • Gasgewinde gemäß der Norm DIN/ISO 228/1;
      • Gewinde für Lebensmittel gemäß der Norm DIN 11851;
      • zum Stumpfschweißen gemäß der Norm DIN 11850-1;
      • Klemmverbindung BS 4825 (DIN 32676 Reihe C)
- Oberflächenbehandlung: poliert.

AUSFÜHRUNGEN AUF ANFRAGE:
- Gewinde SMS 1146
- MACON-Gewinde
- Klemmverbindung DIN 32676 Reihe A
- Klemmverbindung ISO 2852
- Für weitere Anwendungen wenden Sie sich bitte an unsere Verkaufsabteilung

ITEM 494 KLEMMVERBINDUNG BS 4825 (DIN 32676 Reihe C)

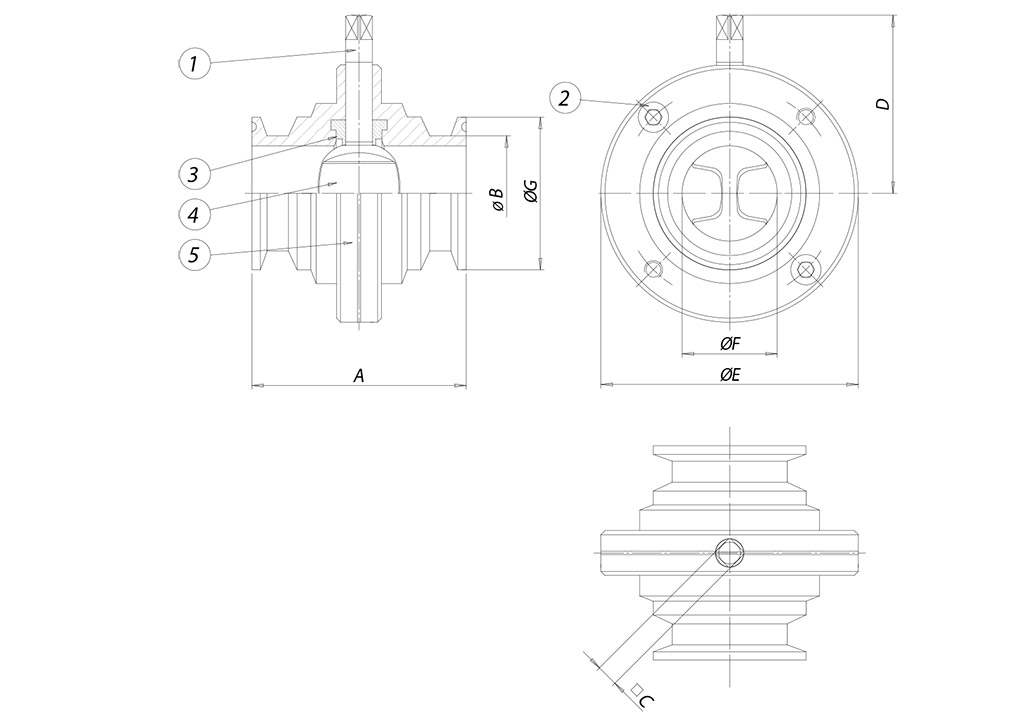

ABMESSUNGEN
KLEMMVERBINDUNG BAUGRÖSSE [Zoll]
A
ØB
C
D
øE
øF
øG
1"
68
25,4
9
58
79
22,1
50,4
1"1/2
76
38,1
9
63
85
34,8
50,4
2"
80
50,8
9
71
105
47,5
64
2"1/2
82
63,5
9
76
113
60,2
77,4
3"
82
76,1
9
81
125
72,8
90,9
4"
88
101,6
11
100
157
97,6
118,8

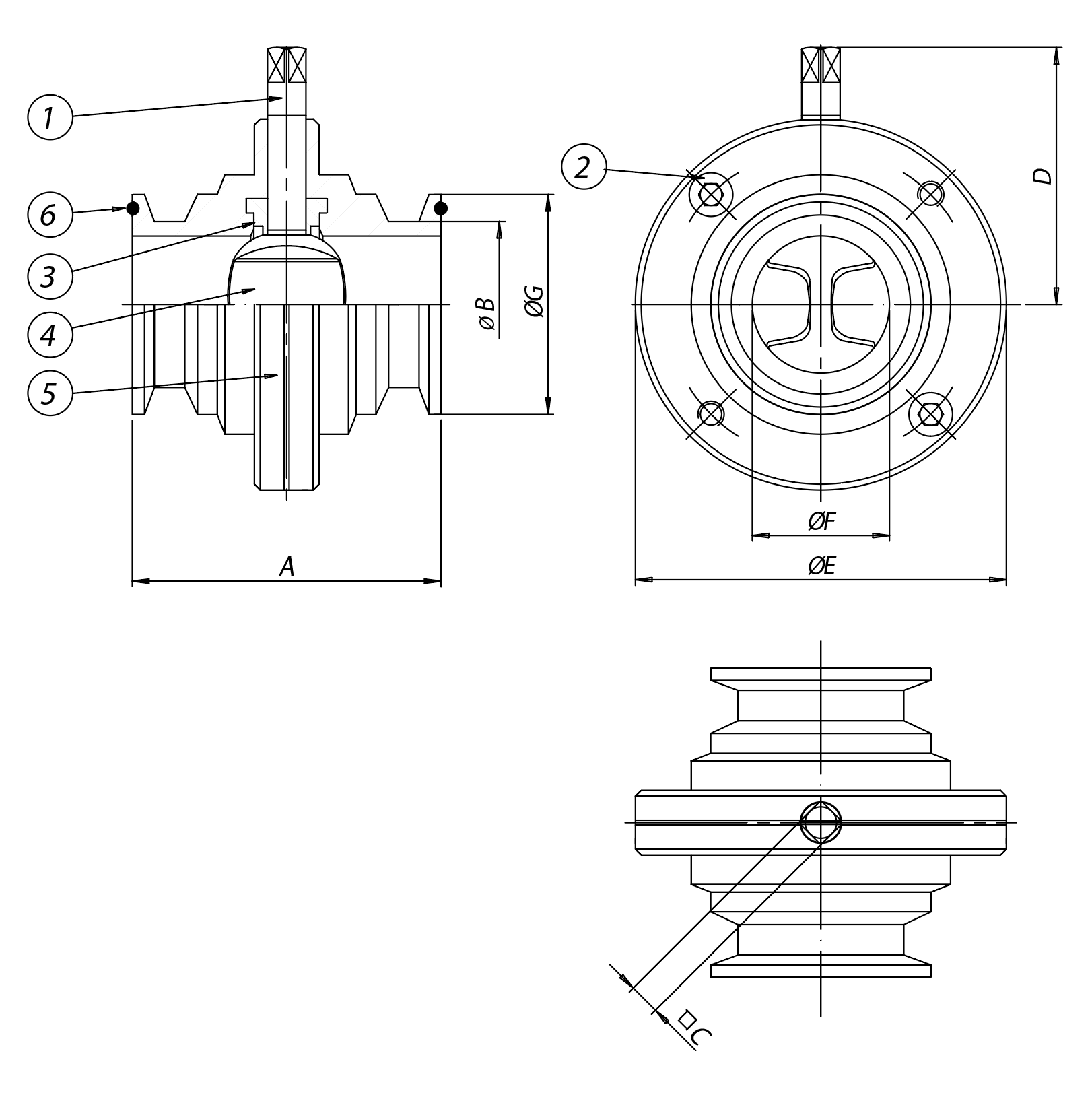

KLEMMVERBINDUNG BS 4825 (DIN 32676 Reihe C)

WERKSTOFFE
1
Spindel
316L S.S.
1.4401
UNI X5CrNiMo 17 12
2
Feststellschrauben
316L S.S.
1.4401
UNI X5CrNiMo 17 12
3*
Innendichtungen
Silikon


4
Klappenscheibe
CF3M
1.4401
UNI X5CrNiMo 17 12
5
Halbgehäuse
316L S.S.
1.4401
UNI X5CrNiMo 17 12
6**
Clamp seal
Silikon


* Main seat spare part
** Components of complete spare part

ANLAUFMOMENTE in Nm
BAUGRÖSSE
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 6 bar
7
9
15
18
29
43
65

Die angegebenen Anlaufmomentwerte können sich je nach Temperatur oder Betriebsmedien ändern. Berücksichtigen Sie bitte einen Sicherheitsfaktor von 1,4.
Bei häufigen Öffnungs- und Schließzyklen kann sich das Betriebsdrehmoment im Vergleich zum Anfangswert leicht verringern. Die auf den folgenden Seiten angegebenen Kombinationen Antrieb/Armatur beziehen sich auf Armaturen mit flüssigen oder gasförmigen sauberen Medien bei mittleren Temperaturen. Für weitere Informationen oder andere Anwendungen wenden Sie sich bitte an unsere technische Abteilung.
